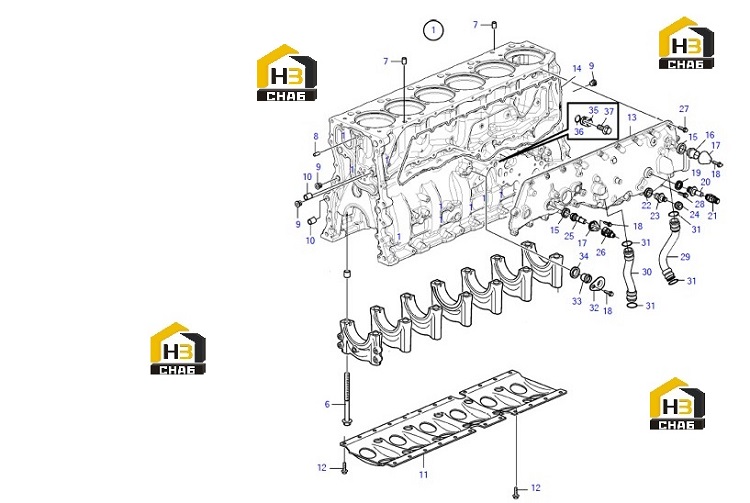

Блок цилиндров в сборе 60349717

← Крышка клапанная в сборе 60349716 Корпус маховика в сборе 60349718 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder block 21428017

Каталожный номер:60267973

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange bolt 21345129

Каталожный номер:60203728

Комплект:14

Примечание:

№ на схеме:7

Наименование:Pin 20485996

Каталожный номер:60129741

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pin 950588

Каталожный номер:60132036

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug 984793

Каталожный номер:60199089

Комплект:4

Примечание:

№ на схеме:10

Наименование:Guide sleeve 8131145

Каталожный номер:60129742

Комплект:2

Примечание:

№ на схеме:11

Наименование:Reinforced frame 21971224

Каталожный номер:60267974

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange bolt 984755

Каталожный номер:60199258

Комплект:18

Примечание:

№ на схеме:13

Наименование:Cover 21411317

Каталожный номер:60267975

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring 20584639

Каталожный номер:60094789

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring 1547252

Каталожный номер:60075867

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug 20845995

Каталожный номер:60228932

Комплект:1

Примечание:

№ на схеме:17

Наименование:Mounting seat 20718731

Каталожный номер:60130513

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing ring 21024032

Каталожный номер:60199093

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector 21226695

Каталожный номер:60267981

Комплект:1

Примечание:

№ на схеме:21

Наименование:Quick plug connector 21280355

Каталожный номер:60267976

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing ring 20899253

Каталожный номер:60267804

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector 1676622

Каталожный номер:60087996

Комплект:1

Примечание:

№ на схеме:24

Наименование:Protective cover 476279

Каталожный номер:60132979

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector 21243777

Каталожный номер:60267666

Комплект:1

Примечание:

№ на схеме:26

Наименование:Quick plug connector 21233086

Каталожный номер:60267655

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange bolt 984737

Каталожный номер:60228921

Комплект:19

Примечание:

№ на схеме:28

Наименование:Flange bolt 984739

Каталожный номер:60267977

Комплект:2

Примечание:

№ на схеме:29

Наименование:Tube 22015188

Каталожный номер:60267978

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube 22015186

Каталожный номер:60267979

Комплект:1

Примечание:

№ на схеме:31

Наименование:U-ring 993664

Каталожный номер:60267980

Комплект:4

Примечание:

№ на схеме:32

Наименование:Mounting seat 20740148

Каталожный номер:60344618

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plug 20567779

Каталожный номер:60344619

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sealing ring 1547255

Каталожный номер:60086208

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug 22316718

Каталожный номер:60344620

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sealing ring 21940610

Каталожный номер:60267983

Комплект:1

Примечание:

№ на схеме:37

Наименование:Flange bolt 984734

Каталожный номер:60203765

Комплект:1

Примечание:
