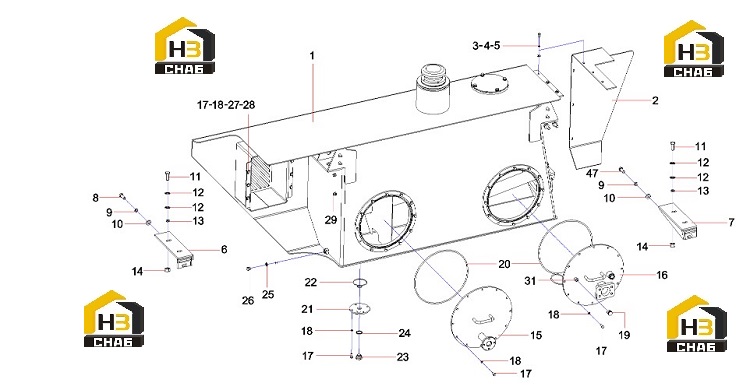

Бак масляный (часть1) 13061144

← Корпус вентилятора 13438230 Бак масляный (часть2) 13061144 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Working fuel tank body

Каталожный номер:13061002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left front cover

Каталожный номер:13060564

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x20GB/T 5783

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:18

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:6

Наименование:Front bracket of working fuel tank

Каталожный номер:14066232

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear bracket of working fuel tank

Каталожный номер:14066235

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:43

Примечание:

№ на схеме:9

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:6

Примечание:

№ на схеме:11

Наименование:Bolt M12x45GB5783

Каталожный номер:A210111000041

Комплект:4

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210404000004

Комплект:12

Примечание:

№ на схеме:13

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:14

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Oil-absorbing cover assembly

Каталожный номер:13060517

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil suction pipe cover

Каталожный номер:13060532

Комплект:1

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000018

Комплект:6

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210401000001

Комплект:43

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:21023884

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:21

Наименование:Clean the oil hole cover

Каталожный номер:10774636

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 85 x3.55GB3452.1

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw plug

Каталожный номер:21051814

Комплект:1

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210434000014

Комплект:1

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210434000009

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw plug M18x1.5JB1000

Каталожный номер:A210333000011

Комплект:1

Примечание:

№ на схеме:27

Наименование:nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A210405000011

Комплект:15

Примечание:

№ на схеме:29

Наименование:End straight connector

Каталожный номер:B210780000712

Комплект:2

Примечание:

№ на схеме:31

Наименование:Screw plug

Каталожный номер:B210399000002

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw M20

Каталожный номер:A210204000233

Комплект:6

Примечание:
