Аккумулятор 10266030

← Маслосборник в сборе 10875728 Гидроаккумулятор b229900003708 →

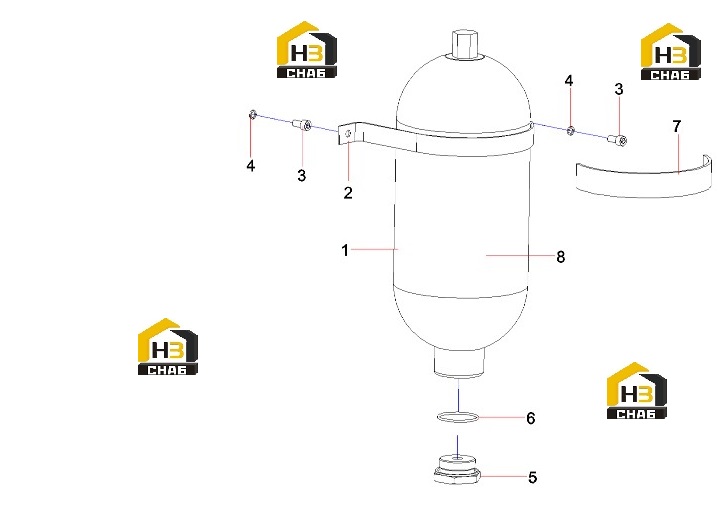

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Accumulator

Каталожный номер:B229900003708

Комплект:1

Примечание:

№ на схеме:2

Наименование:Accumulator clamp

Каталожный номер:A820101353529

Комплект:1

Примечание:

№ на схеме:3

Наименование:screw

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Accumulator transition joint

Каталожный номер:13389063

Комплект:1

Примечание:

№ на схеме:6

Наименование:Square ring 63 x3.55GB3452.1 fluorine rubber

Каталожный номер:60247916

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber sheath

Каталожный номер:A820601020473

Комплект:1

Примечание:

№ на схеме:8

Наименование:Accumulator label

Каталожный номер:14088601

Комплект:1

Примечание:
