Жгуты проводов

← Шкаф электрический управления на раме Датчики →

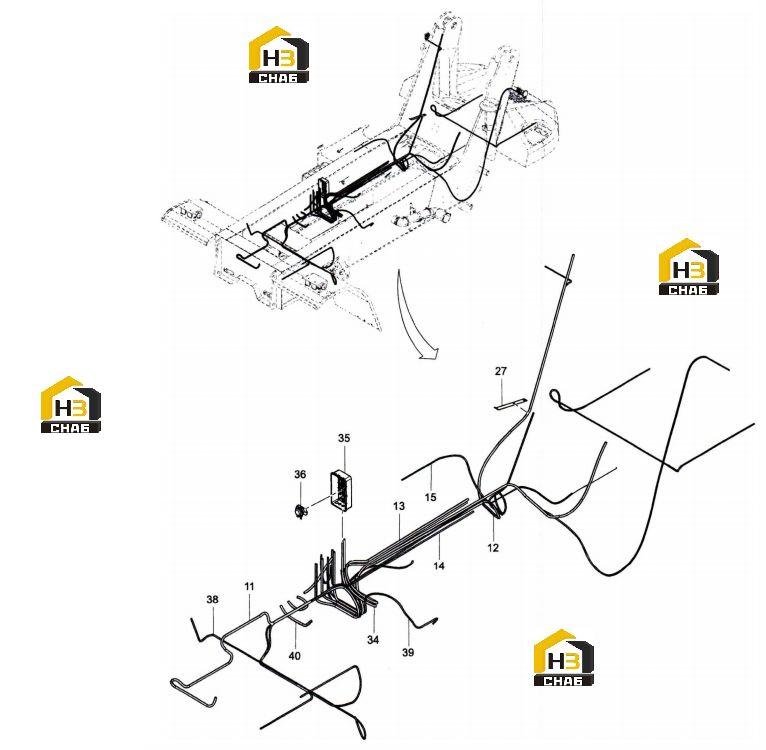

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:11

Наименование:Front Harness/Wiring Diagram, Frame

Каталожный номер:14256478

Комплект:1

Примечание:

№ на схеме:12

Наименование:Slant Boom Hamess

Каталожный номер:14256504

Комплект:1

Примечание:

№ на схеме:13

Наименование:Towing Chain Harness

Каталожный номер:14256490

Комплект:1

Примечание:

№ на схеме:14

Наименование:Harness/Wiring Diagram, lowing Chain

Каталожный номер:14279629

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rear Harness/Wiring Diagram, Frame

Каталожный номер:14256502

Комплект:1

Примечание:

№ на схеме:27

Наименование:Harness Bracket

Каталожный номер:14216658

Комплект:1

Примечание:

№ на схеме:34

Наименование:Towing Chain Harness

Каталожный номер:14256477

Комплект:1

Примечание:

№ на схеме:35

Наименование:Distribution Box Assembly, Chassis

Каталожный номер:60034670

Комплект:1

Примечание:

№ на схеме:36

Наименование:Battery Relay

Каталожный номер:B240700000378

Комплект:1

Примечание:

№ на схеме:38

Наименование:Gear Solenoid Valve Hamess, Torque Converter

Каталожный номер:14513996

Комплект:1

Примечание:

№ на схеме:39

Наименование:Battery Box Hamess

Каталожный номер:14514003

Комплект:1

Примечание:

№ на схеме:40

Наименование:Power Harness/Wiring Diagram,

Каталожный номер:14514011

Комплект:1

Примечание:
