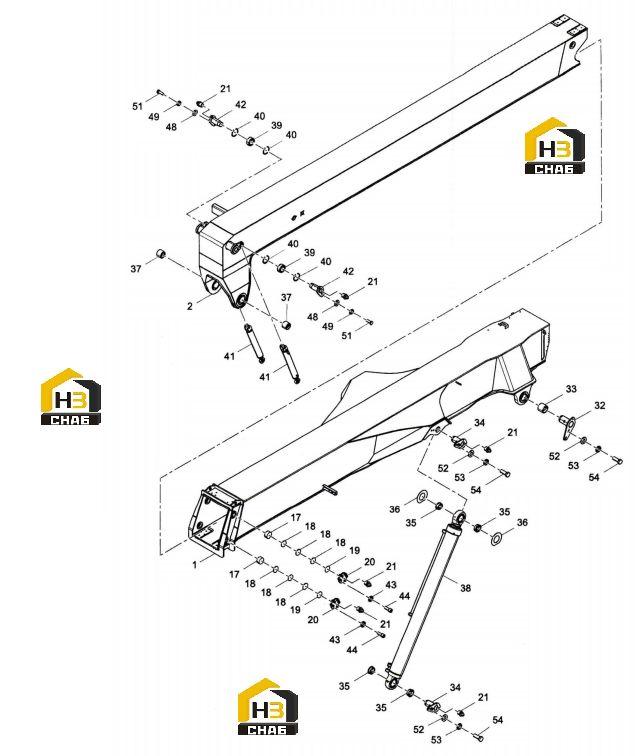

Узел стрелы 13114711

← Комплектующие трубопровода 14098130 (часть 2) Цепь тяговая стрелы 13114711 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Basic Boom Section

Каталожный номер:13114451

Комплект:1

Примечание:

№ на схеме:2

Наименование:Telescopic Boom

Каталожный номер:13045931

Комплект:1

Примечание:

№ на схеме:17

Наименование:Side Sliding Block

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:18

Наименование:Gasket, Side Sliding Block

Каталожный номер:A820101312402

Комплект:16

Примечание:

№ на схеме:19

Наименование:Adjusting Shim, Side Sliding Block

Каталожный номер:12823092

Комплект:8

Примечание:

№ на схеме:20

Наименование:Cover Plate, Side Sliding Block

Каталожный номер:12586921

Комплект:6

Примечание:

№ на схеме:21

Наименование:Oil Cup

Каталожный номер:A210804000002

Комплект:20

Примечание:

№ на схеме:32

Наименование:Rear Axle Assembly

Каталожный номер:10201926

Комплект:2

Примечание:

№ на схеме:33

Наименование:Sliding Bearing

Каталожный номер:10859963

Комплект:2

Примечание:

№ на схеме:34

Наименование:Tilt Cylinder Shaft Assembly

Каталожный номер:10201907

Комплект:4

Примечание:

№ на схеме:35

Наименование:Sliding Bearing

Каталожный номер:10859971

Комплект:8

Примечание:

№ на схеме:36

Наименование:Nylon Pad Board

Каталожный номер:11307173

Комплект:4

Примечание:

№ на схеме:37

Наименование:Sliding Bearing

Каталожный номер:10859964

Комплект:2

Примечание:

№ на схеме:38

Наименование:Pitching Cylinder

Каталожный номер:13178278

Комплект:2

Примечание:

№ на схеме:39

Наименование:Joint Bearing

Каталожный номер:A221500000144

Комплект:2

Примечание:

№ на схеме:40

Наименование:Retainer Ring

Каталожный номер:A210416000022

Комплект:4

Примечание:

№ на схеме:41

Наименование:Damping Cylinder

Каталожный номер:10202942

Комплект:2

Примечание:

№ на схеме:42

Наименование:Axis Pin

Каталожный номер:A810312110031

Комплект:2

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:A210401000004

Комплект:80

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:A210204000165

Комплект:36

Примечание:

№ на схеме:48

Наименование:Washer

Каталожный номер:A210405000001

Комплект:22

Примечание:

№ на схеме:49

Наименование:Washer

Каталожный номер:A210401000002

Комплект:22

Примечание:

№ на схеме:51

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:14

Примечание:

№ на схеме:52

Наименование:Washer

Каталожный номер:A210491000122

Комплект:10

Примечание:

№ на схеме:53

Наименование:Washer

Каталожный номер:A210401000008

Комплект:10

Примечание:

№ на схеме:54

Наименование:Bolt

Каталожный номер:A210110000122

Комплект:10

Примечание:
