Узел скользящего блока балки 13721159

← Цепь буксировочная телескопическая балки 13721159 Комплектующие скользящего блока балки 13721159 →

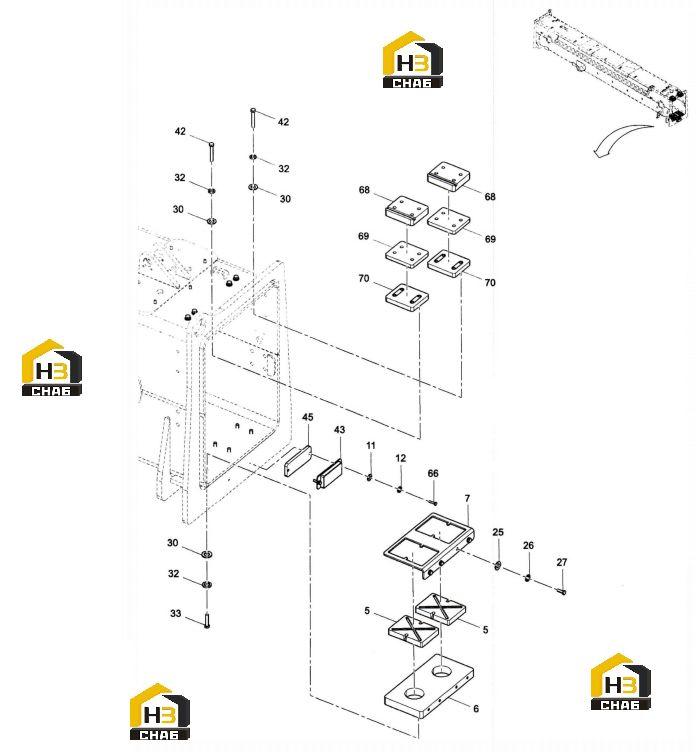

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Sliding Block, Main Beam

Каталожный номер:11486218

Комплект:4

Примечание:

№ на схеме:6

Наименование:Cushion

Каталожный номер:13081929

Комплект:1

Примечание:

№ на схеме:7

Наименование:Slide block plate,left

Каталожный номер:13081933

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000007

Комплект:14

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000011

Комплект:48

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000001

Комплект:48

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:12

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000001

Комплект:38

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210401000002

Комплект:30

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000118

Комплект:6

Примечание:

№ на схеме:42

Наименование:Bolt

Каталожный номер:A210111000127

Комплект:8

Примечание:

№ на схеме:43

Наименование:Cushion Subassembly

Каталожный номер:10030816

Комплект:2

Примечание:

№ на схеме:45

Наименование:cushion

Каталожный номер:13081930

Комплект:1

Примечание:

№ на схеме:66

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:68

Наименование:cushion,upper

Каталожный номер:14198826

Комплект:2

Примечание:

№ на схеме:69

Наименование:Upper backup plate,right

Каталожный номер:14198827

Комплект:4

Примечание:

№ на схеме:70

Наименование:Upper slide block,component

Каталожный номер:14198830

Комплект:4

Примечание:
