Узел кондиционирования воздуха 60117914 (часть 1)

← Система кондиционирования воздуха 10550953 (часть 4) Узел кондиционирования воздуха 60117914 (часть 2) →

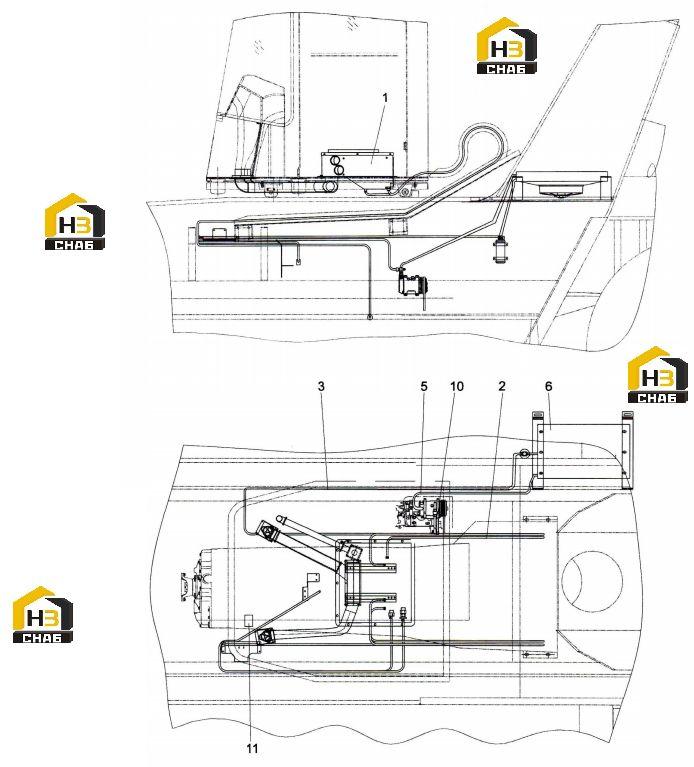

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Evaporator

Каталожный номер:60137530

Комплект:1

Примечание:

№ на схеме:2

Наименование:Low Pressure Pipe

Каталожный номер:60137511

Комплект:1

Примечание:

№ на схеме:3

Наименование:High Pressure Pipe

Каталожный номер:60137517

Комплект:1

Примечание:

№ на схеме:5

Наименование:High Pressure Pipe

Каталожный номер:60137514

Комплект:1

Примечание:

№ на схеме:6

Наименование:Condenser

Каталожный номер:60137523

Комплект:1

Примечание:

№ на схеме:10

Наименование:Compressor

Каталожный номер:60137521

Комплект:1

Примечание:

№ на схеме:11

Наименование:Control Panel

Каталожный номер:60137555

Комплект:1

Примечание:
