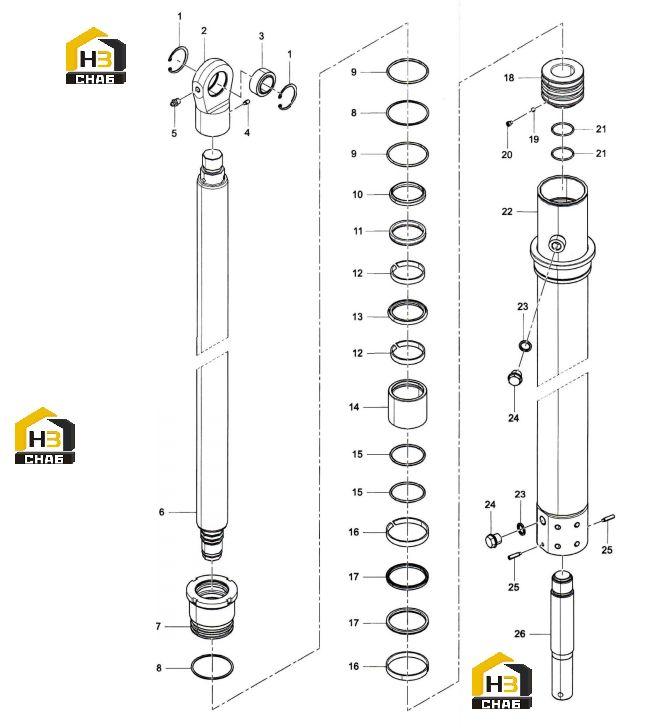

Цилиндр масляный телескопический 14421124

← Комплектующие скользящего блока 13721159 Станина крепления спредера в сборе 13987128 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retainer Ring

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rod End

Каталожный номер:13985205

Комплект:1

Примечание:

№ на схеме:3

Наименование:Joint Bearing

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:24000485

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil Cup

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Rod

Каталожный номер:14420566

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, Guide

Каталожный номер:10096737

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retainer Ring

Каталожный номер:10250780

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000165

Комплект:2

Примечание:

№ на схеме:10

Наименование:Dust Ring

Каталожный номер:B230101001682

Комплект:1

Примечание:

№ на схеме:11

Наименование:ZBR Seal Ring

Каталожный номер:B230101002121

Комплект:1

Примечание:

№ на схеме:12

Наименование:JT Guide Ring

Каталожный номер:13746800

Комплект:2

Примечание:

№ на схеме:13

Наименование:GS Seal Ring

Каталожный номер:B230101001497

Комплект:1

Примечание:

№ на схеме:14

Наименование:spacer sleeve

Каталожный номер:14420565

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000162

Комплект:2

Примечание:

№ на схеме:16

Наименование:JT Guide Ring

Каталожный номер:13746817

Комплект:2

Примечание:

№ на схеме:17

Наименование:UNP Seal Ring

Каталожный номер:B230101001842

Комплект:2

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:SYG005580458

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210208000013

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:A210609000317

Комплект:2

Примечание:

№ на схеме:22

Наименование:cylinder assem

Каталожный номер:14420568

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210434000008

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw Plug

Каталожный номер:A210372000001

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M6*25

Каталожный номер:A210208000019

Комплект:2

Примечание:

№ на схеме:26

Наименование:Cylinder Bottom

Каталожный номер:13985206

Комплект:1

Примечание:
