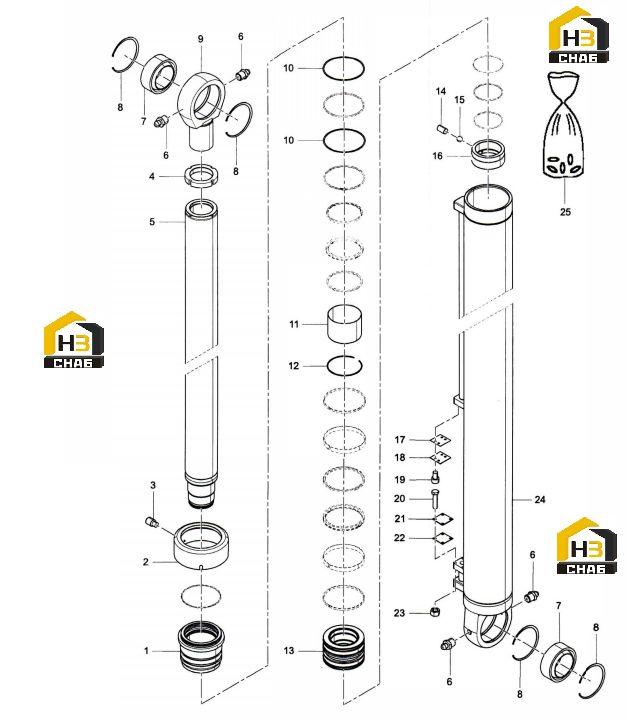

Цилиндр качания 13178278

← Узел нижнего скользящего блока 12055819 Цилиндр демпфирующий 10202942 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Guide Sleeve

Каталожный номер:12956405

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:10204971

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:10204970

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston Rod Assembly

Каталожный номер:13178280

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil Cup

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:7

Наименование:Joint Bearing

Каталожный номер:A221500000265

Комплект:2

Примечание:

№ на схеме:8

Наименование:Retainer Ring

Каталожный номер:A210416000050

Комплект:4

Примечание:

№ на схеме:9

Наименование:Lug

Каталожный номер:10201646

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retainer Ring

Каталожный номер:10204974

Комплект:2

Примечание:

№ на схеме:11

Наименование:Oilless Bearing

Каталожный номер:60208499

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retainer Ring

Каталожный номер:12265862

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston

Каталожный номер:13178276

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel Ball

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lock Nut

Каталожный номер:13178277

Комплект:1

Примечание:

№ на схеме:17

Наименование:Protective Pad

Каталожный номер:10198717

Комплект:1

Примечание:

№ на схеме:18

Наименование:Guard Plate

Каталожный номер:10198716

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000202

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000042

Комплект:4

Примечание:

№ на схеме:21

Наименование:Guard Plate

Каталожный номер:10198714

Комплект:1

Примечание:

№ на схеме:22

Наименование:Protective Pad

Каталожный номер:10198715

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Cylinder Bore Assembly

Каталожный номер:10201638

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pitching Cylinder ZXRSC45.10.12D, ZM1-1D Process Seal Kit

Каталожный номер:13275795

Комплект:1

Примечание:
