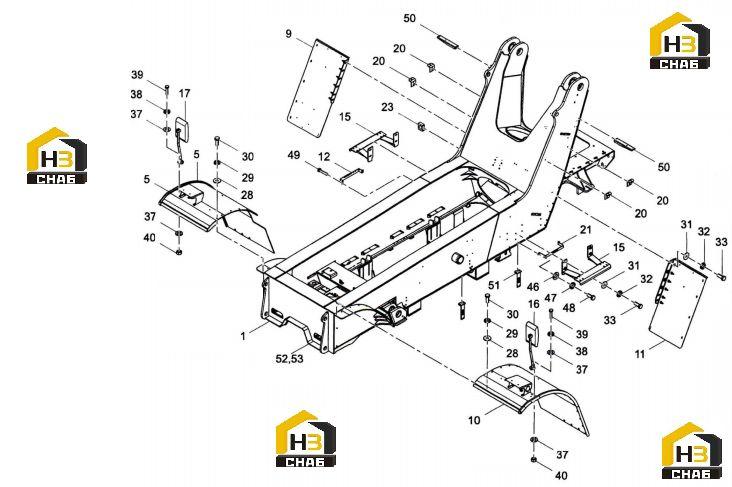

Рама с комплектующими 13326143 (часть 1)

← Штифт осевой шатуна 14066199 Рама с комплектующими 13326143 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly/Welding, Frame

Каталожный номер:13610435

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right Fender

Каталожный номер:12457630

Комплект:1

Примечание:

№ на схеме:9

Наименование:Right Rear Fender

Каталожный номер:12009348

Комплект:1

Примечание:

№ на схеме:10

Наименование:Left Fender

Каталожный номер:12457625

Комплект:1

Примечание:

№ на схеме:11

Наименование:Left Rear Fender

Каталожный номер:13116970

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket, Oil-water Separator

Каталожный номер:13330540

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hydraulic Oil Radiator Bracket

Каталожный номер:10246102

Комплект:2

Примечание:

№ на схеме:16

Наименование:Left Rearview Mirror Assembly

Каталожный номер:10201511

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right Rearview Mirror Assembly

Каталожный номер:10182064

Комплект:1

Примечание:

№ на схеме:20

Наименование:Coupling Plate

Каталожный номер:10545244

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:11849040

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipeline Support

Каталожный номер:13861321

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210404000004

Комплект:24

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210401000002

Комплект:28

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:24

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210404000008

Комплект:24

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:24

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:6

Примечание:

№ на схеме:40

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:50

Наименование:Rear Lamp Bracket

Каталожный номер:14366269

Комплект:2

Примечание:

№ на схеме:51

Наименование:Exhaust Pipe Clamp Seat

Каталожный номер:11196780

Комплект:2

Примечание:

№ на схеме:52

Наименование:Prefilter Assembly

Каталожный номер:14032376

Комплект:1

Примечание:

№ на схеме:53

Наименование:Front dashboard

Каталожный номер:RSC004645764

Комплект:1

Примечание:
