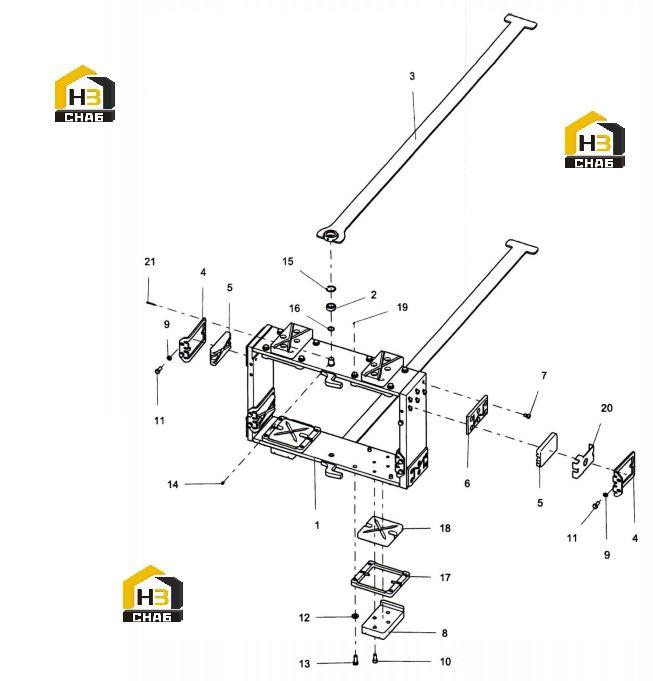

Рама опорная 13082012

← Цилиндр замка 12632237 Электросистема спредера 13715513 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:supporting frame

Каталожный номер:13082017

Комплект:1

Примечание:

№ на схеме:2

Наименование:Joint Bearing

Каталожный номер:A210612000019

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connecting rod

Каталожный номер:13082020

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sliding Block Plate

Каталожный номер:A820101328209

Комплект:4

Примечание:

№ на схеме:5

Наименование:Right sliding block

Каталожный номер:12057183

Комплект:4

Примечание:

№ на схеме:6

Наименование:Slide Block

Каталожный номер:A820101050830

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A820301990128

Комплект:24

Примечание:

№ на схеме:8

Наименование:Slide block .support

Каталожный номер:13147387

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60023506

Комплект:24

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000161

Комплект:16

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60013683

Комплект:16

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210128000003

Комплект:16

Примечание:

№ на схеме:14

Наименование:Oil Cup

Каталожный номер:A210804000003

Комплект:2

Примечание:

№ на схеме:15

Наименование:Retainer Ring

Каталожный номер:A210416000048

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pakte

Каталожный номер:14069383

Комплект:2

Примечание:

№ на схеме:17

Наименование:Slide block seat component

Каталожный номер:13349791

Комплект:4

Примечание:

№ на схеме:18

Наименование:Side sliding block

Каталожный номер:13349788

Комплект:4

Примечание:

№ на схеме:19

Наименование:Lower carbon steel wire

Каталожный номер:23000100

Комплект:1

Примечание:

№ на схеме:20

Наименование:Adjusting Pad

Каталожный номер:10165819

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:A210501000023

Комплект:2

Примечание:
