Пластина скользящего блока 13721159

Пластина скользящего блока 13721159

← Комплектующие скользящего блока балки 13721159 Комплектующие скользящего блока 13721159 →

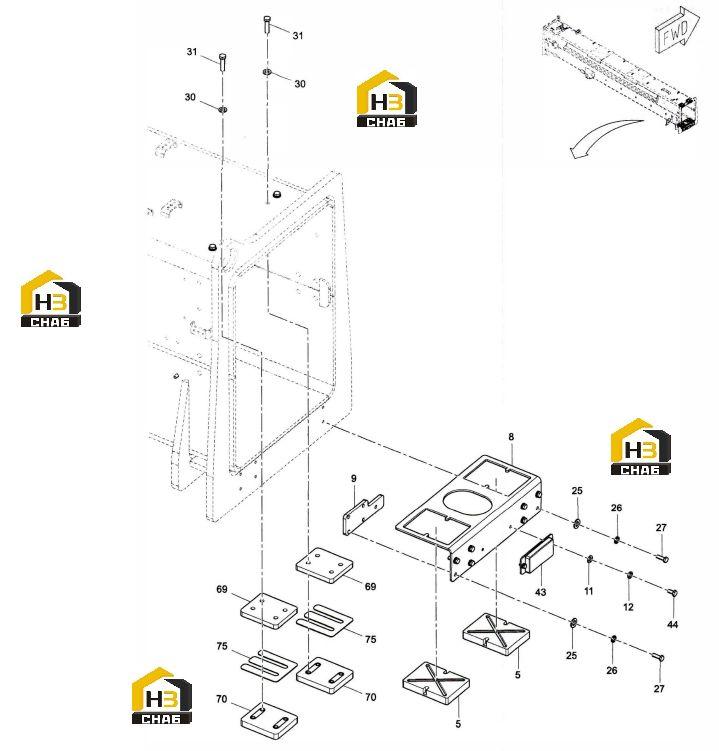

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:5
Наименование:Sliding Block, Main Beam
Каталожный номер:11486218
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Slide block plate,right
Каталожный номер:13081934
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cushion
Каталожный номер:13081935
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000007
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Washer
Каталожный номер:A210405000011
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer
Каталожный номер:A210401000001
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:A210405000001
Комплект:38
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bolt
Каталожный номер:A210111000041
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Cushion Subassembly
Каталожный номер:10030816
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Upper backup plate,right
Каталожный номер:14198827
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Upper slide block,component
Каталожный номер:14198830
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:Adjusting spacer
Каталожный номер:SDJ006596906
Комплект:2
Примечание:
