Панель защитная 10936809

Панель защитная 10936809

← Панель защитная и фильтр масляный 11326045 Панель защитная 10935784 →

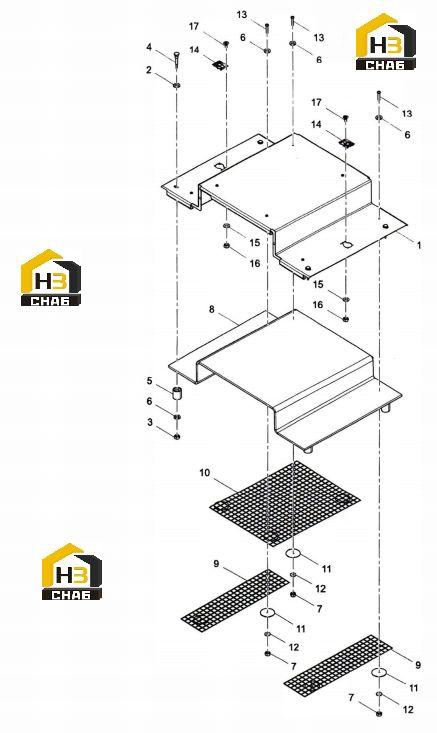

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Welding, Panel
Каталожный номер:10936711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:A210309000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A820301014341
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Elastic Column
Каталожный номер:A810502000239
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000006
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:A210307000016
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sound-absorbing Heat-insulating Sponge
Каталожный номер:10936808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Mesh Panel
Каталожный номер:12955289
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Mesh Panel
Каталожный номер:12955290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Gasket
Каталожный номер:12014413
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210404000009
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210210000027
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Stainless Steel Access Cover Buckle
Каталожный номер:A229900003988
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:A210307000014
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:A210203000039
Комплект:8
Примечание:
