Панель защитная 10719147

Панель защитная 10719147

← Накладка в сборе 11084418 (часть 3) Панель защитная 10719146 →

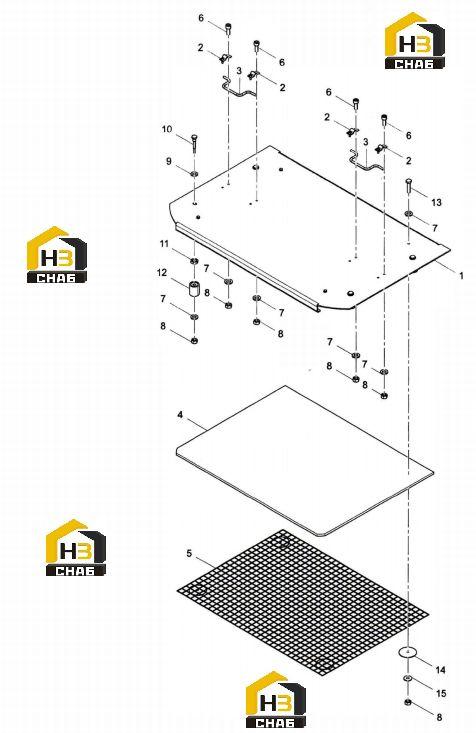

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Folding Plate
Каталожный номер:10719141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Handle Seat
Каталожный номер:A820101313322
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Handle
Каталожный номер:A820301014172
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sound-absorbing Insulation Foam
Каталожный номер:10719142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Mesh Panel
Каталожный номер:12955054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000130
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000006
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210307000016
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A820301014341
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210309000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Elastic Column
Каталожный номер:A810502000239
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000081
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gasket
Каталожный номер:12014413
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210404000009
Комплект:4
Примечание:
