Крыло левое 12457625

Крыло левое 12457625

← Брызговик правый 12009348 Брызговик левый 13116970 →

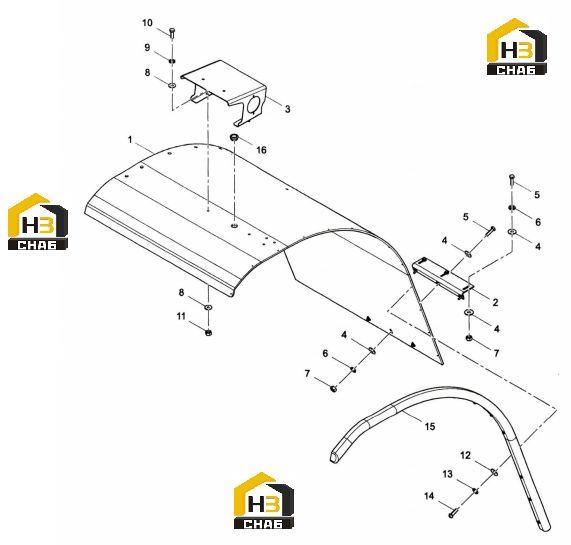

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left Assembly/Welding, Fender
Каталожный номер:12457513
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Support Plate
Каталожный номер:10477981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left Lamp Bracket
Каталожный номер:13713852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210404000005
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000091
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:A210307000012
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210404000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210401000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210307000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210404000009
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210401000016
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:A210210000017
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Left Sealing Edge
Каталожный номер:12462194
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Rubber Sleeve
Каталожный номер:12904926
Комплект:1
Примечание:
