Кронштейн компрессора 14130082

Кронштейн компрессора 14130082

← Конденсатор 60137523 Комплектующие трубопровода 14098130 (часть 1) →

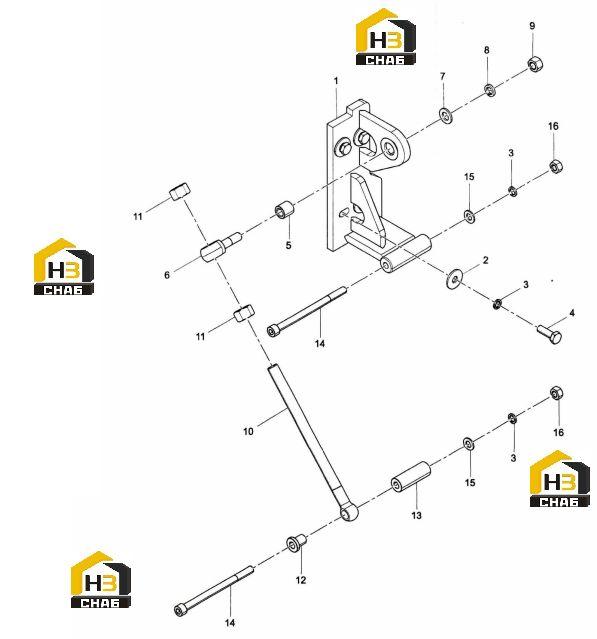

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Compressor Bracket
Каталожный номер:14070494
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210404000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Separating Collar
Каталожный номер:13982603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Articulated Bolt
Каталожный номер:13982602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210307000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Dog Bolt
Каталожный номер:14127188
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210307000040
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:T-sleeve
Каталожный номер:14127368
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Long Sleeve
Каталожный номер:14127369
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:21008534
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:A210307000017
Комплект:2
Примечание:
