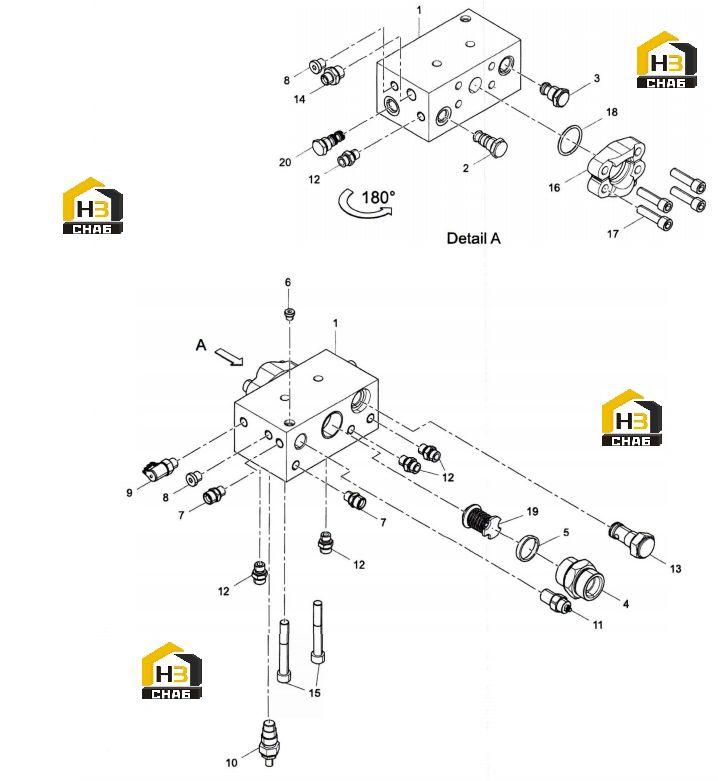

Блок ведущих клапанов 13862340

← Аккумулятор тормозов 13424467 Крепления трубок (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot Valve Block

Каталожный номер:13862341

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shuttle Valve

Каталожный номер:B220401000046

Комплект:1

Примечание:

№ на схеме:3

Наименование:One-way Valve

Каталожный номер:B220401000539

Комплект:1

Примечание:

№ на схеме:4

Наименование:Adapter Fitting

Каталожный номер:B210780000053

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp Ferrule

Каталожный номер:10056401

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw Plug

Каталожный номер:B210399000003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adapter Fitting

Каталожный номер:B210780000232

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw Plug

Каталожный номер:B210780000201

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pressure Measuring Adapter

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:10

Наименование:Overflow Valve

Каталожный номер:B220401000105

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pressure Reducing Valve

Каталожный номер:B220401000536

Комплект:1

Примечание:

№ на схеме:12

Наименование:Adapter Fitting

Каталожный номер:B210780000036

Комплект:5

Примечание:

№ на схеме:13

Наименование:One-way Valve

Каталожный номер:B220401000540

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Adapter

Каталожный номер:B210780000698

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000031

Комплект:2

Примечание:

№ на схеме:16

Наименование:Split Flange

Каталожный номер:B210780000006

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000091

Комплект:1

Примечание:

№ на схеме:19

Наименование:One-way Valve

Каталожный номер:B220400000421

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shuttle Valve

Каталожный номер:150408020008A

Комплект:1

Примечание:
