Балка в сборе 13721159

Балка в сборе 13721159

← Цилиндр вращающегося замка 12632237 Комплектующие основной балки 13721159 →

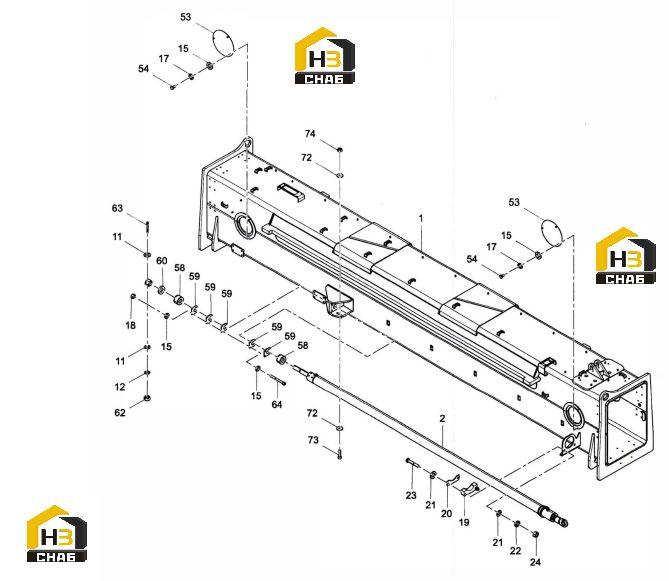

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Main beam assembly
Каталожный номер:13720896
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:telescopic oil cylinder
Каталожный номер:14421124
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000007
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000006
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:A210401000016
Комплект:19
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut
Каталожный номер:A210319000003
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Rubber Pad
Каталожный номер:12588756
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Backup Plate
Каталожный номер:12588758
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:A210405000003
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer
Каталожный номер:A210401000004
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bolt
Каталожный номер:A210110000050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Nut
Каталожный номер:A210319000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Cover plate
Каталожный номер:13300451
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Bolt
Каталожный номер:A210111000078
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Buffer Pad
Каталожный номер:13563084
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Gasket
Каталожный номер:13563089
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:Pressure Plate
Каталожный номер:13563088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Nut
Каталожный номер:A210319000004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Bolt
Каталожный номер:A210108000097
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Screw
Каталожный номер:A210204000139
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Washer
Каталожный номер:A210404000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:Screw
Каталожный номер:A210204000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:Nut
Каталожный номер:A210319000001
Комплект:2
Примечание:
