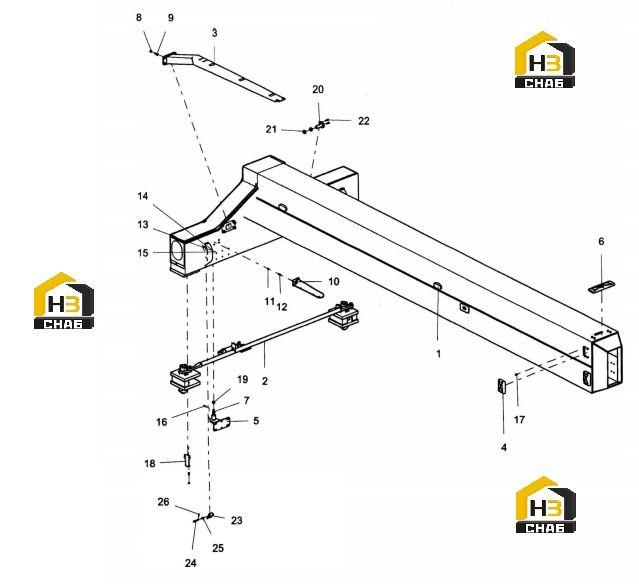

Балка телескопическая левая 13721389

← Узел механический спредера 13085665 Механизм поворотный блокировки 14022178 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left telescopic beam combination

Каталожный номер:13721349

Комплект:1

Примечание:

№ на схеме:2

Наименование:Twist lock mechanism

Каталожный номер:14022178

Комплект:1

Примечание:

№ на схеме:3

Наименование:Dee

Каталожный номер:14084520

Комплект:1

Примечание:

№ на схеме:4

Наименование:guide slide block

Каталожный номер:13987663

Комплект:4

Примечание:

№ на схеме:5

Наименование:Spin Lock Cylinder Block Subassembly

Каталожный номер:13559331

Комплект:1

Примечание:

№ на схеме:6

Наименование:guide slide block

Каталожный номер:14198832

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retainer Ring

Каталожный номер:12612646

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60013683

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:10

Наименование:Left Bracket Subassembly

Каталожный номер:12783485

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:60023507

Комплект:10

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60023506

Комплект:12

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:6

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:A210501000025

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A820301990128

Комплект:20

Примечание:

№ на схеме:18

Наименование:Sensor Bracket

Каталожный номер:12608220

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210319000012

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin cylinder telescopic

Каталожный номер:13146174

Комплект:1

Примечание:

№ на схеме:21

Наименование:plate

Каталожный номер:13647330

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000162

Комплект:2

Примечание:

№ на схеме:23

Наименование:Baffle

Каталожный номер:10759366

Комплект:2

Примечание:

№ на схеме:24

Наименование:Axis Pin

Каталожный номер:10759532

Комплект:2

Примечание:

№ на схеме:25

Наименование:Torsional Spring

Каталожный номер:10762009

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pin

Каталожный номер:A210491000014

Комплект:2

Примечание:
