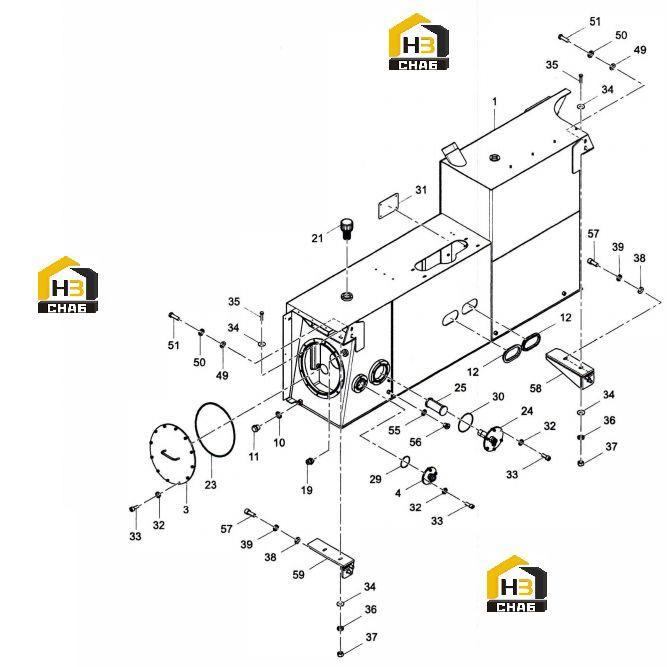

Бак топливный (часть 1)

← Крепления трубок (часть 2) Бак топливный (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Tank Body

Каталожный номер:13216636

Комплект:1

Примечание:

№ на схеме:3

Наименование:Manhole Cover Plate Assembly

Каталожный номер:10121195

Комплект:2

Примечание:

№ на схеме:4

Наименование:Return Oil Cover Plate Assembly

Каталожный номер:A810102000050

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210434000009

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw Plug

Каталожный номер:A210333000011

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rubber Protective Sleeve

Каталожный номер:11804806

Комплект:2

Примечание:

№ на схеме:19

Наименование:Adapter Fitting

Каталожный номер:B210780000746

Комплект:1

Примечание:

№ на схеме:21

Наименование:Air Filter

Каталожный номер:A222100000044

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil Suction Cover Plate Assembly

Каталожный номер:RSC006217471

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil Suction Filter

Каталожный номер:24004877

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:4

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:A210609000174

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate

Каталожный номер:12495272

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210401000001

Комплект:52

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210204000161

Комплект:52

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000042

Комплект:4

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:A210401000002

Комплект:5

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:A210307000001

Комплект:5

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210491000132

Комплект:6

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000006

Комплект:6

Примечание:

№ на схеме:49

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:51

Наименование:Bolt

Каталожный номер:A210111000225

Комплект:4

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:A210434000007

Комплект:1

Примечание:

№ на схеме:56

Наименование:Screw Plug

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:57

Наименование:Screw

Каталожный номер:A210204000216

Комплект:6

Примечание:

№ на схеме:58

Наименование:Rear Bracket, Fuel Tank

Каталожный номер:RSCOO6322246

Комплект:1

Примечание:

№ на схеме:59

Наименование:Front Bracket, Fuel Tank

Каталожный номер:RSCOO6322178

Комплект:1

Примечание:
