Бак расширительный в сборе 13146132

Бак расширительный в сборе 13146132

← Вентилятор с комплектующими 12334679 Система топливная 13609619 →

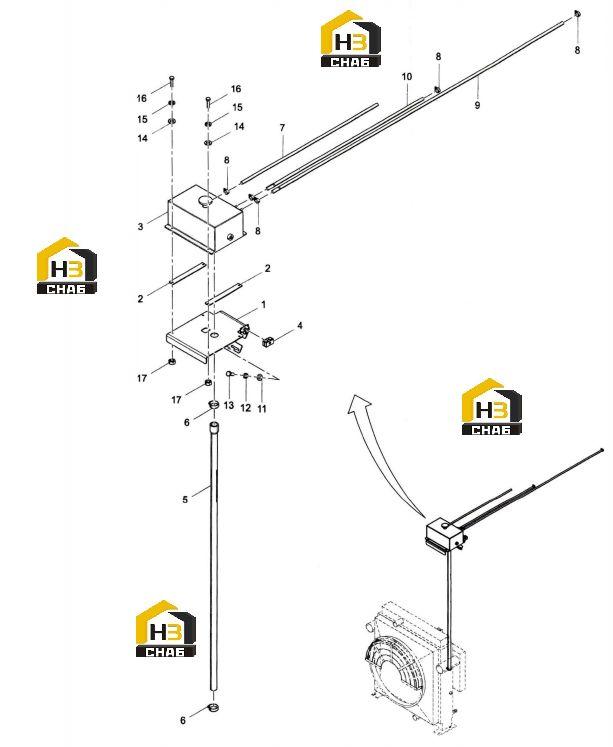

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Expansion Tank Bracket
Каталожный номер:11595177
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber Pad
Каталожный номер:13572948
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Expansion Water Tank
Каталожный номер:60198298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe Clamp
Каталожный номер:60024203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:13123390
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Throat Collar
Каталожный номер:A229900002838
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:11308842
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Throat Collar
Каталожный номер:A229900001347
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber Hose
Каталожный номер:12842901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:11595253
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210405000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210401000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:A210111000081
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut
Каталожный номер:A210307000016
Комплект:4
Примечание:
