Звукоизоляция 12613084

Звукоизоляция 12613084

← Звукоизоляция 10437780 Пластина закрытия заливного отверстия 11338703 →

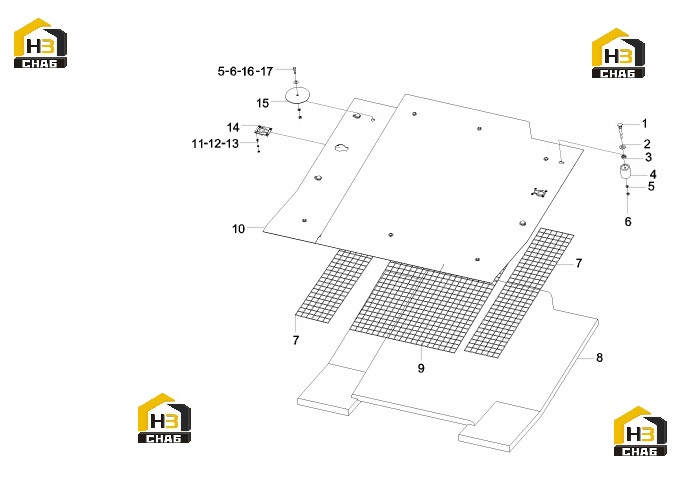

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A820301014341
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut M12GB6172.1
Каталожный номер:A210309000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Column, elastic
Каталожный номер:A810502000239
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000006
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:A210307000016
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate, net
Каталожный номер:12955479
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sponge, sound-absorbing & heat-insulation
Каталожный номер:10437783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate, net
Каталожный номер:12955480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate, cover
Каталожный номер:12613080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw M4x10GB819.1
Каталожный номер:A210203000039
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210307000014
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Buckle
Каталожный номер:A229900003988
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Gasket
Каталожный номер:12014413
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210210000027
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:A210404000009
Комплект:7
Примечание:
