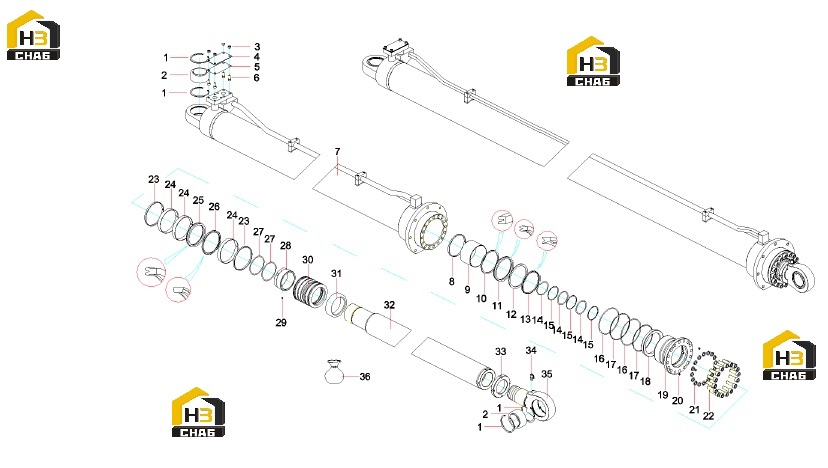

Цилиндр телескопический 13147817

← Ремкомплект цилиндра 14155960 Ремкомплект цилиндра 14155957 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, Retainer

Каталожный номер:A210416000035

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bearing, joint

Каталожный номер:A221500000141

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M12

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate, protective

Каталожный номер:10424846

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cushion, protective

Каталожный номер:10424847

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:7

Наименование:Assembly, cylinder barrel

Каталожный номер:13243226

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, Dust

Каталожный номер:B230101001561

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing, oilless

Каталожный номер:11567379

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, seal

Каталожный номер:60247455

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, seal, BS

Каталожный номер:60115011

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retaining Ring

Каталожный номер:12298498

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, Dust

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:A880802010064

Комплект:3

Примечание:

№ на схеме:15

Наименование:Ring, retaining

Каталожный номер:10424845

Комплект:3

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, Back-up

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:18

Наименование:Sleeve, guide

Каталожный номер:13147815

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:11567377

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M12x16GB78

Каталожный номер:24004768

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000061

Комплект:16

Примечание:

№ на схеме:23

Наименование:UP guide ring

Каталожный номер:B230101001571

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ring, Wear

Каталожный номер:B230101001322

Комплект:3

Примечание:

№ на схеме:25

Наименование:Ring, seal

Каталожный номер:60249668

Комплект:1

Примечание:

№ на схеме:26

Наименование:OK seal ring 180x159x8

Каталожный номер:B230101000034

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring 132x5.3GB3452.1

Каталожный номер:A210609000314

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:13242575

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:30

Наименование:Piston

Каталожный номер:13242577

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sleeve, separating

Каталожный номер:13177234

Комплект:1

Примечание:

№ на схеме:32

Наименование:Body, piston rod

Каталожный номер:13242576

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nut, lock

Каталожный номер:10424844

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:35

Наименование:Ring, ear

Каталожный номер:13050608

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cylinder repair kit

Каталожный номер:14155957

Комплект:1

Примечание:
