Цилиндр с боковым смещением 13355793

← Трубопровод смазки 11783402 Ремкомплект 14181163 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

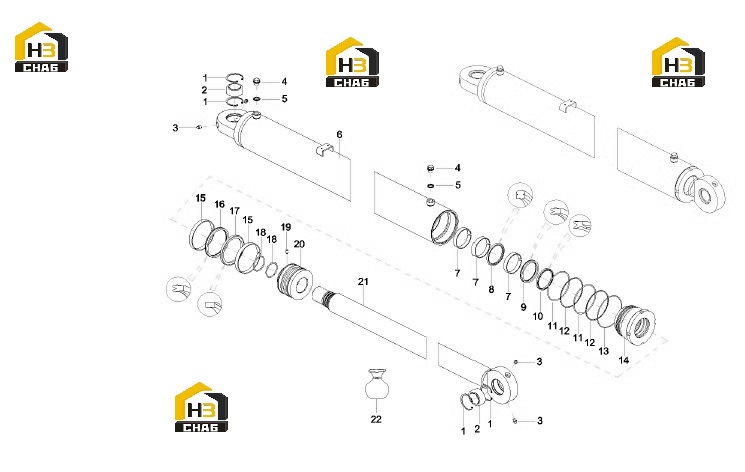

№ на схеме:1

Наименование:Ring, Snap

Каталожный номер:A210416000037

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bearing, joint

Каталожный номер:A210612000023

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting, grease

Каталожный номер:A210805000003

Комплект:4

Примечание:

№ на схеме:4

Наименование:Screw Plug

Каталожный номер:10041694

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210434000009

Комплект:2

Примечание:

№ на схеме:6

Наименование:Assembly, cylinder barrel

Каталожный номер:13355541

Комплект:1

Примечание:

№ на схеме:7

Наименование:UP guide ring

Каталожный номер:B230101000099

Комплект:3

Примечание:

№ на схеме:8

Наименование:OD seal ring 75x90.1 x6.3

Каталожный номер:B230101000732

Комплект:1

Примечание:

№ на схеме:9

Наименование:MPS seal ring

Каталожный номер:B230101002125

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, dustproof

Каталожный номер:60013848

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210609000157

Комплект:2

Примечание:

№ на схеме:12

Наименование:Retaining ring

Каталожный номер:10250738

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000292

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve, guide

Каталожный номер:13349656

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, guide, UP

Каталожный номер:B230101002190

Комплект:2

Примечание:

№ на схеме:16

Наименование:B7 seal ring 120x105x11.4

Каталожный номер:B230101001330

Комплект:1

Примечание:

№ на схеме:17

Наименование:OK seal ring 120x99x8

Каталожный номер:B230101000136

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:A210609000067

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210208000001

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:13349655

Комплект:1

Примечание:

№ на схеме:21

Наименование:Assembly, piston rod

Каталожный номер:13355545

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing kit

Каталожный номер:14181163

Комплект:1

Примечание:
