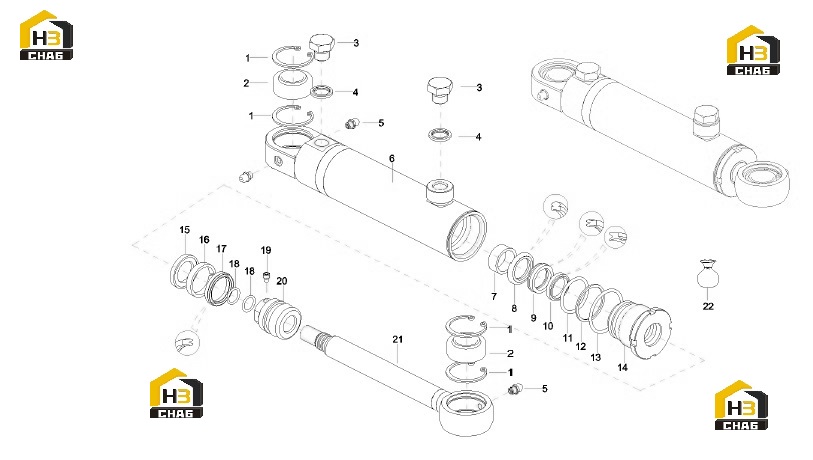

Цилиндр поворотного замка 12632237

← Замок поворотный 13559292 Ремкомплект 14181684 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, Snap

Каталожный номер:A210416000048

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bearing, joint

Каталожный номер:A210612000019

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw Plug

Каталожный номер:10041691

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210434000007

Комплект:2

Примечание:

№ на схеме:5

Наименование:Fitting, Grease

Каталожный номер:A210804000003

Комплект:3

Примечание:

№ на схеме:6

Наименование:Assembly, cylinder barrel

Каталожный номер:12626008

Комплект:1

Примечание:

№ на схеме:7

Наименование:F3 guide belt

Каталожный номер:B210435000002

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, seal, OD

Каталожный номер:B230101000988

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal Ring,B3

Каталожный номер:B230101000498

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, Dust,AY

Каталожный номер:B230101001050

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210608000122

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retainer

Каталожный номер:12632236

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 37.5x2.65GB3452.1

Каталожный номер:A210609000110

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve, guide

Каталожный номер:12632233

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal Ring,OK

Каталожный номер:B230101000184

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, Wear

Каталожный номер:B230101000953

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, seal, B7

Каталожный номер:B230101001011

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:A210609000097

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210208000013

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:13308782

Комплект:1

Примечание:

№ на схеме:21

Наименование:Assembly, piston rod

Каталожный номер:12632239

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing kit

Каталожный номер:14181684

Комплект:1

Примечание:
