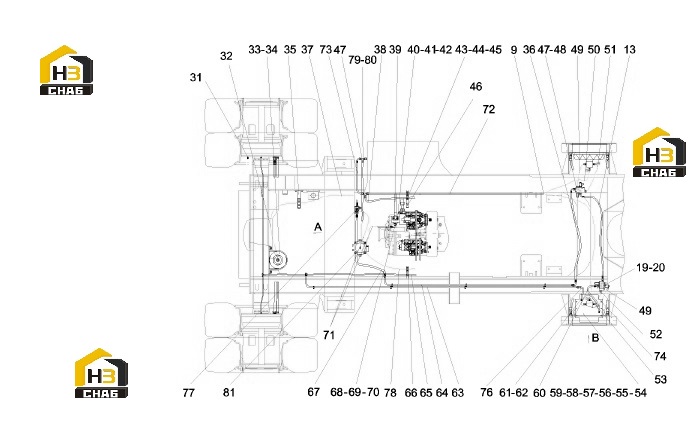

Система тормозная с комплектующими 10397319 (часть 2)

← Система тормозная с комплектующими 10397319 (часть 1) Клапан тормозной 12874447 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:9

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103005251

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:31

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rubber hose

Каталожный номер:B230103004472

Комплект:1

Примечание:

№ на схеме:33

Наименование:Assembly, component, big accumulator

Каталожный номер:13046845

Комплект:1

Примечание:

№ на схеме:34

Наименование:Fitting, Adapter

Каталожный номер:B210780000037

Комплект:1

Примечание:

№ на схеме:35

Наименование:Support

Каталожный номер:13825231

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rubber hose

Каталожный номер:23001210

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose, rubber

Каталожный номер:B230103004916

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose, rubber

Каталожный номер:21030955

Комплект:1

Примечание:

№ на схеме:39

Наименование:Hose, rubber

Каталожный номер:60043442

Комплект:1

Примечание:

№ на схеме:40

Наименование:Flange, oil-suction

Каталожный номер:12072267

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:A210609000185

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000227

Комплект:8

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:46

Наименование:Plate, support, rubber hose, drag chain, right

Каталожный номер:10263816

Комплект:2

Примечание:

№ на схеме:47

Наименование:Group, cooling switching valve

Каталожный номер:A819700001629

Комплект:2

Примечание:

№ на схеме:48

Наименование:Screw

Каталожный номер:A210204000149

Комплект:4

Примечание:

№ на схеме:49

Наименование:Hose, rubber

Каталожный номер:B230103000376

Комплект:2

Примечание:

№ на схеме:50

Наименование:Hose, rubber

Каталожный номер:60019597

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hose, rubber

Каталожный номер:A832613125000

Комплект:1

Примечание:

№ на схеме:52

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:7

Примечание:

№ на схеме:53

Наименование:Hose, rubber

Каталожный номер:B230103007338

Комплект:1

Примечание:

№ на схеме:54

Наименование:Radiator

Каталожный номер:B229900001996

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:6

Примечание:

№ на схеме:56

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:57

Наименование:Stud Straight Connector

Каталожный номер:B210780000184

Комплект:1

Примечание:

№ на схеме:58

Наименование:Washer

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:59

Наименование:Nut

Каталожный номер:A210336000002

Комплект:6

Примечание:

№ на схеме:60

Наименование:Hose, rubber

Каталожный номер:B230103002155

Комплект:1

Примечание:

№ на схеме:61

Наименование:Connector, pipe

Каталожный номер:12330054

Комплект:1

Примечание:

№ на схеме:62

Наименование:O-ring

Каталожный номер:A210609000194

Комплект:1

Примечание:

№ на схеме:63

Наименование:Steel tube asemmbly

Каталожный номер:14129802

Комплект:1

Примечание:

№ на схеме:64

Наименование:Steel tube asemmbly

Каталожный номер:14130530

Комплект:1

Примечание:

№ на схеме:65

Наименование:Rubber hose

Каталожный номер:61008166

Комплект:1

Примечание:

№ на схеме:66

Наименование:Plate, support, rubber hose, drag chain, left

Каталожный номер:10263822

Комплект:2

Примечание:

№ на схеме:67

Наименование:Hose, rubber

Каталожный номер:B230103000399

Комплект:1

Примечание:

№ на схеме:68

Наименование:Flange

Каталожный номер:A820203002556

Комплект:1

Примечание:

№ на схеме:69

Наименование:O-ring

Каталожный номер:B230101000482

Комплект:1

Примечание:

№ на схеме:70

Наименование:Fitting, Adapter

Каталожный номер:B210780000316

Комплект:1

Примечание:

№ на схеме:71

Наименование:Hose, rubber

Каталожный номер:B230103000393

Комплект:2

Примечание:

№ на схеме:72

Наименование:Steel tube asemmbly

Каталожный номер:14214354

Комплект:1

Примечание:

№ на схеме:73

Наименование:Hose, rubber

Каталожный номер:B230103005168

Комплект:1

Примечание:

№ на схеме:74

Наименование:Hose, rubber

Каталожный номер:B230103003976

Комплект:1

Примечание:

№ на схеме:76

Наименование:Hose, rubber

Каталожный номер:B230103000395

Комплект:1

Примечание:

№ на схеме:77

Наименование:Group, prefill valve

Каталожный номер:12216954

Комплект:1

Примечание:

№ на схеме:78

Наименование:Hose, rubber

Каталожный номер:B230103003395

Комплект:1

Примечание:

№ на схеме:79

Наименование:Hose, rubber

Каталожный номер:B230103000475

Комплект:1

Примечание:

№ на схеме:80

Наименование:Fitting, Adapter

Каталожный номер:B210780000683

Комплект:1

Примечание:

№ на схеме:81

Наименование:Assembly, pressure filter

Каталожный номер:13417232

Комплект:1

Примечание:
