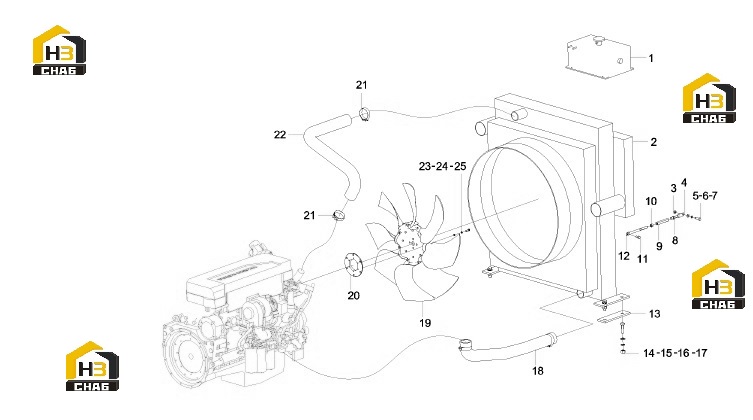

Система радиатора 13572118

← Очиститель дизельного топлива b222100000728 Бак расширительный 11597891 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, expansion water tank

Каталожный номер:11597891

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator

Каталожный номер:60000075

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:4

Наименование:Rod, support 2

Каталожный номер:10840468

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rod, adjusting

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut, rotating, left

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:12

Наименование:Support

Каталожный номер:13816368

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pad, damping, water tank

Каталожный номер:10348513

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000290

Комплект:4

Примечание:

№ на схеме:18

Наименование:Pipe, water inlet, engine

Каталожный номер:13572218

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fan

Каталожный номер:B229900003113

Комплект:1

Примечание:

№ на схеме:20

Наименование:Disc, transition, fan

Каталожный номер:12067121

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pipe, water outlet, engine

Каталожный номер:13572144

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:
