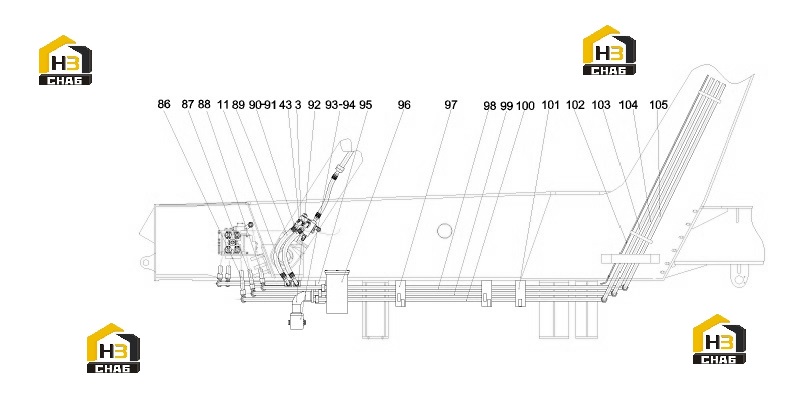

Система масляных трубопроводов 12602652 (часть 1)

← Система гидравлическая 12602674 Система масляных трубопроводов 12602652 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:10

Примечание:

№ на схеме:11

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000354

Комплект:20

Примечание:

№ на схеме:86

Наименование:Rubber hose

Каталожный номер:B230103006397

Комплект:1

Примечание:

№ на схеме:87

Наименование:Rubber hose

Каталожный номер:21022127

Комплект:1

Примечание:

№ на схеме:88

Наименование:Rubber hose

Каталожный номер:B230103006331

Комплект:1

Примечание:

№ на схеме:89

Наименование:Hose, rubber

Каталожный номер:B230103004971

Комплект:2

Примечание:

№ на схеме:90

Наименование:Hose, rubber

Каталожный номер:B230103007449

Комплект:2

Примечание:

№ на схеме:91

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:92

Наименование:Tube, bending, oil return

Каталожный номер:13123175

Комплект:1

Примечание:

№ на схеме:93

Наименование:Group, back pressure valve

Каталожный номер:A810299000203

Комплект:1

Примечание:

№ на схеме:94

Наименование:O-ring

Каталожный номер:A210609000088

Комплект:3

Примечание:

№ на схеме:95

Наименование:Support, telescopic steel pipe

Каталожный номер:10422781

Комплект:1

Примечание:

№ на схеме:96

Наименование:Element, Filter

Каталожный номер:60193266

Комплект:1

Примечание:

№ на схеме:97

Наименование:Support, radiator pipe

Каталожный номер:13558909

Комплект:2

Примечание:

№ на схеме:98

Наименование:Steel tube asemmbly

Каталожный номер:14206602

Комплект:1

Примечание:

№ на схеме:99

Наименование:Steel tube asemmbly

Каталожный номер:14206869

Комплект:1

Примечание:

№ на схеме:100

Наименование:Steel tube asemmbly

Каталожный номер:14206987

Комплект:1

Примечание:

№ на схеме:101

Наименование:Support, extension pipe

Каталожный номер:13581333

Комплект:1

Примечание:

№ на схеме:102

Наименование:Steel tube asemmbly

Каталожный номер:14131239

Комплект:1

Примечание:

№ на схеме:103

Наименование:Tube assembly

Каталожный номер:14036558

Комплект:1

Примечание:

№ на схеме:104

Наименование:Tube assembly

Каталожный номер:14036517

Комплект:1

Примечание:

№ на схеме:105

Наименование:Tube assembly

Каталожный номер:14036465

Комплект:1

Примечание:
