Система кондиционирования воздуха 13573135 (часть 1)

← Колонка рулевая 60025888 Система кондиционирования воздуха 13573135 (часть 2) →

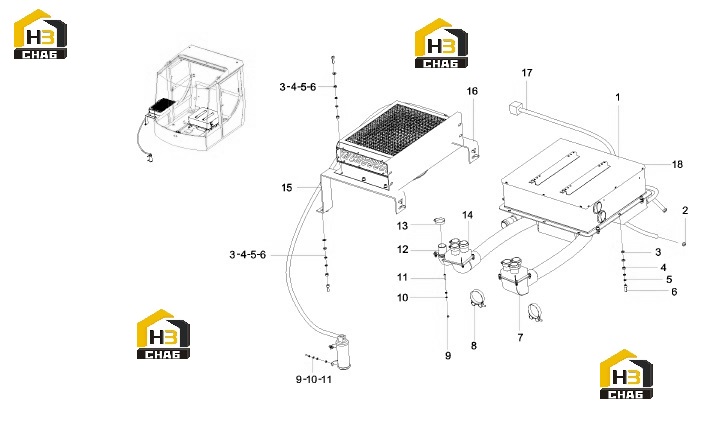

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, air conditioner

Каталожный номер:60347035

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop

Каталожный номер:A210855000066

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000011

Комплект:22

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000017

Комплект:15

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000181

Комплект:15

Примечание:

№ на схеме:7

Наименование:Cover, guide wind

Каталожный номер:11621235

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:21004569

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000016

Комплект:23

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000006

Комплект:46

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000081

Комплект:23

Примечание:

№ на схеме:12

Наименование:Duct, air, defrosting

Каталожный номер:11815375

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:60021999

Комплект:10

Примечание:

№ на схеме:14

Наименование:Cover, guide wind

Каталожный номер:11906229

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support, right

Каталожный номер:11783412

Комплект:1

Примечание:

№ на схеме:16

Наименование:Support, left

Каталожный номер:11783411

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe SRSC45H4.16-12

Каталожный номер:14234144

Комплект:2

Примечание:

№ на схеме:18

Наименование:Support

Каталожный номер:14098130

Комплект:1

Примечание:
