Система электрическая рамы 13487569 (часть 1)

← Датчик 12889986 Система электрическая рамы 13487569 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

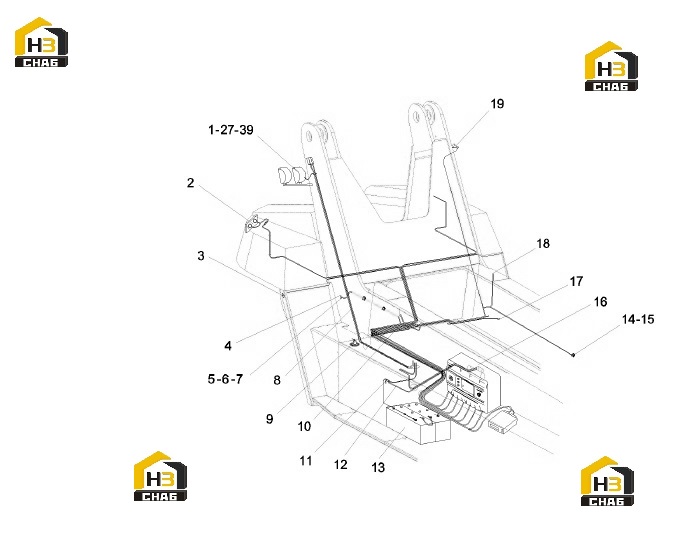

№ на схеме:1

Наименование:Lamp, working, LED

Каталожный номер:12895513

Комплект:4

Примечание:

№ на схеме:2

Наименование:Lamp, tail, LED

Каталожный номер:12901982

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lamp, mark, side, LED

Каталожный номер:12901990

Комплект:2

Примечание:

№ на схеме:4

Наименование:Switch, proximity

Каталожный номер:12916541

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, tube, single

Каталожный номер:60165334

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M6

Каталожный номер:60111064

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:2

Примечание:

№ на схеме:8

Наименование:Harness, diagonal boom

Каталожный номер:12893891

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sensor, liquid level

Каталожный номер:12912669

Комплект:1

Примечание:

№ на схеме:10

Наименование:Handle, rear, frame

Каталожный номер:12904502

Комплект:1

Примечание:

№ на схеме:11

Наименование:Switch, power supply

Каталожный номер:12934766

Комплект:1

Примечание:

№ на схеме:12

Наименование:Harness, power

Каталожный номер:12905324

Комплект:1

Примечание:

№ на схеме:13

Наименование:Battery

Каталожный номер:12934743

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, fastening

Каталожный номер:13275833

Комплект:30

Примечание:

№ на схеме:15

Наименование:Clamp, fastening

Каталожный номер:13275826

Комплект:35

Примечание:

№ на схеме:16

Наименование:Assembly, electric control cabinet, frame

Каталожный номер:13120905

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sensor, temperature

Каталожный номер:12912711

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sensor, temperature

Каталожный номер:12912717

Комплект:2

Примечание:

№ на схеме:19

Наименование:Horn, polyphonic

Каталожный номер:12912580

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket, rear light

Каталожный номер:13811912

Комплект:2

Примечание:

№ на схеме:39

Наименование:Socket, 2-core

Каталожный номер:13479570

Комплект:4

Примечание:
