Шланги гидравлические 11155390 (часть 1)

Шланги гидравлические 11155390 (часть 1)

← Переходники a810399000723 Шланги гидравлические 11155390 (часть 2) →

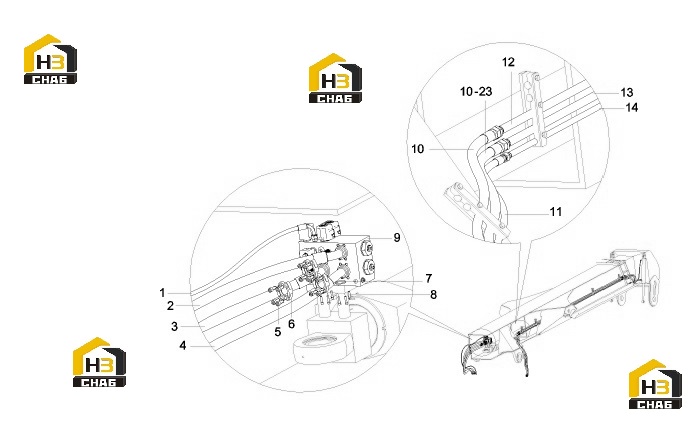

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose, rubber
Каталожный номер:B230103007338
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103004968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:B230103004966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103004967
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210204000354
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange, Split
Каталожный номер:B210780000244
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210204000337
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Group, valve, telescopic
Каталожный номер:13288352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, rubber
Каталожный номер:B230103005881
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose, rubber
Каталожный номер:B230103000342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Assembly, steel pipe
Каталожный номер:A810312990137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Assembly, steel pipe
Каталожный номер:A810312019055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Assembly, steel pipe
Каталожный номер:A810312019056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Sleeve, protective, rubber hose
Каталожный номер:12344078
Комплект:1
Примечание:
