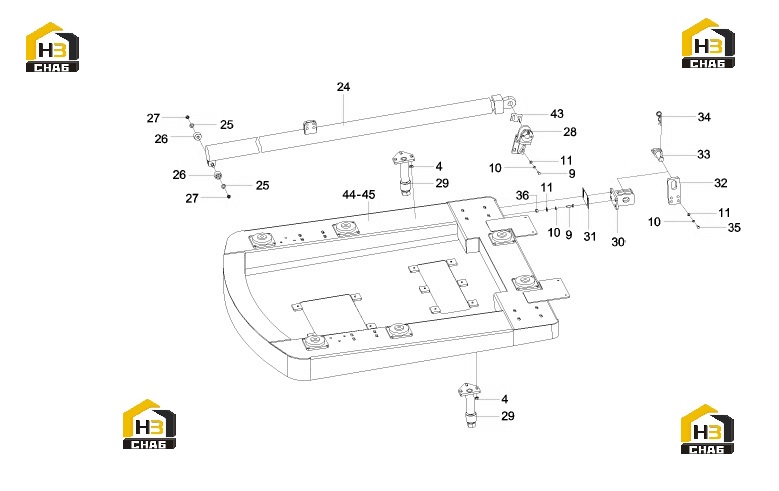

Механизм перемещения кабины 10679877 (часть 2)

← Механизм перемещения кабины 10679877 (часть 1) Вал направляющего колеса 13552532 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:24

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000001

Комплект:20

Примечание:

№ на схеме:24

Наименование:Cylinder, moving, right

Каталожный номер:11250059

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, retaining

Каталожный номер:12805036

Комплект:8

Примечание:

№ на схеме:26

Наименование:Roller

Каталожный номер:10856971

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210310000019

Комплект:4

Примечание:

№ на схеме:28

Наименование:Assembly, front earring seat

Каталожный номер:10120851

Комплект:1

Примечание:

№ на схеме:29

Наименование:Component, guide wheel

Каталожный номер:13552549

Комплект:2

Примечание:

№ на схеме:30

Наименование:Components, connecting

Каталожный номер:12760048

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pad, adjusting

Каталожный номер:12835398

Комплект:2

Примечание:

№ на схеме:32

Наименование:Components, plate

Каталожный номер:13462558

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shaft, pin

Каталожный номер:12863195

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pin, cross

Каталожный номер:A820301020089

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000119

Комплект:16

Примечание:

№ на схеме:36

Наименование:Nut M12

Каталожный номер:A210307000031

Комплект:8

Примечание:

№ на схеме:43

Наименование:Board

Каталожный номер:13580970

Комплект:1

Примечание:

№ на схеме:44

Наименование:Sleeve

Каталожный номер:14094997

Комплект:2

Примечание:

№ на схеме:45

Наименование:Roller

Каталожный номер:14094981

Комплект:2

Примечание:
