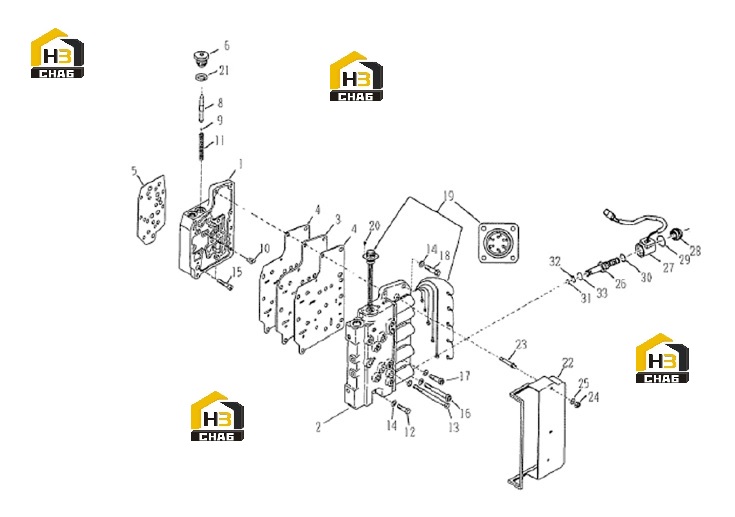

Клапан регулирующий электрический 60138721

← Клапан регулировки давления 60138682 Фланец выходного вала 60139923 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, shell, control valve

Каталожный номер:60099647

Комплект:1

Примечание:

№ на схеме:2

Наименование:Assembly, cover, control valve

Каталожный номер:60099524

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, sealing

Каталожный номер:60099504

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pad, liner, sealing plate

Каталожный номер:60099667

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pad, sealing, control valve

Каталожный номер:60099648

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug, Pipe

Каталожный номер:60099496

Комплект:1

Примечание:

№ на схеме:8

Наименование:Assembly, valve core, throw-out of gear valve

Каталожный номер:60099528

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:60099507

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate, Stop, Valve Core

Каталожный номер:60099527

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring, Valve Core

Каталожный номер:60099703

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:60099663

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw, Cap

Каталожный номер:60099665

Комплект:5

Примечание:

№ на схеме:14

Наименование:Washer, Lock

Каталожный номер:60099699

Комплект:14

Примечание:

№ на схеме:15

Наименование:Screw, shell, control valve to torque converter

Каталожный номер:60099649

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw, shell, control valve cover to torque converter

Каталожный номер:60099644

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw, Cap

Каталожный номер:60099723

Комплект:4

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60099664

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plate, cover

Каталожный номер:60099628

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw, cover plate

Каталожный номер:60099629

Комплект:4

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60099764

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover, dustproof

Каталожный номер:60099624

Комплект:1

Примечание:

№ на схеме:23

Наименование:Stud

Каталожный номер:60121042

Комплект:3

Примечание:

№ на схеме:24

Наименование:Nut, stud, dustproof cover

Каталожный номер:60099627

Комплект:3

Примечание:

№ на схеме:25

Наименование:Washer, dustproof cover

Каталожный номер:60099625

Комплект:3

Примечание:

№ на схеме:26

Наименование:Core, Solenoid Valve

Каталожный номер:60099531

Комплект:5

Примечание:

№ на схеме:27

Наименование:Coil, Solenoid

Каталожный номер:60099778

Комплект:5

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:60099605

Комплект:5

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60099774

Комплект:5

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:60099774

Комплект:5

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:60099747

Комплект:5

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60099748

Комплект:5

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:60099749

Комплект:5

Примечание:
