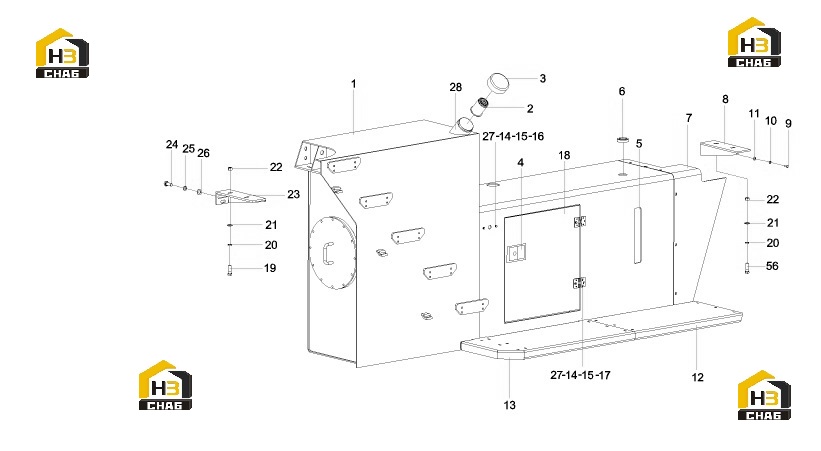

Бак топливный в сборе 10945119 (часть 1)

← Корпус зажима стрелы 12591425 Бак топливный в сборе 10945119 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, fuel tank

Каталожный номер:13216636

Комплект:1

Примечание:

№ на схеме:2

Наименование:Stainer

Каталожный номер:60022607

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, oil tank

Каталожный номер:60333717

Комплект:1

Примечание:

№ на схеме:4

Наименование:Latch, cover

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gauge, liquid level and temperature

Каталожный номер:A250100000041

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cleaner, air

Каталожный номер:A222100000265

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cap, front, right

Каталожный номер:12602467

Комплект:1

Примечание:

№ на схеме:8

Наименование:Support, rear, fuel tank

Каталожный номер:14066238

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000017

Комплект:21

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210404000005

Комплект:36

Примечание:

№ на схеме:12

Наименование:Pedal

Каталожный номер:10043086

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pedal, 2

Каталожный номер:10043085

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000006

Комплект:14

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hinge

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:18

Наименование:Door, battery box

Каталожный номер:12506004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000002

Комплект:9

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210404000004

Комплект:12

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000001

Комплект:5

Примечание:

№ на схеме:23

Наименование:Support, front, fuel tank

Каталожный номер:14066237

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M20x45GB70.1 10.9-grade

Каталожный номер:A210204000233

Комплект:6

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210401000006

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210491000132

Комплект:6

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:14

Примечание:

№ на схеме:28

Наименование:Self-tapping screw

Каталожный номер:A210264000004

Комплект:3

Примечание:

№ на схеме:56

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:4

Примечание:
