Воздухозаборник (часть1) 13572217

Воздухозаборник (часть1) 13572217

← Бак для воды в сборе 11597891 Воздухозаборник (часть2) 13572217 →

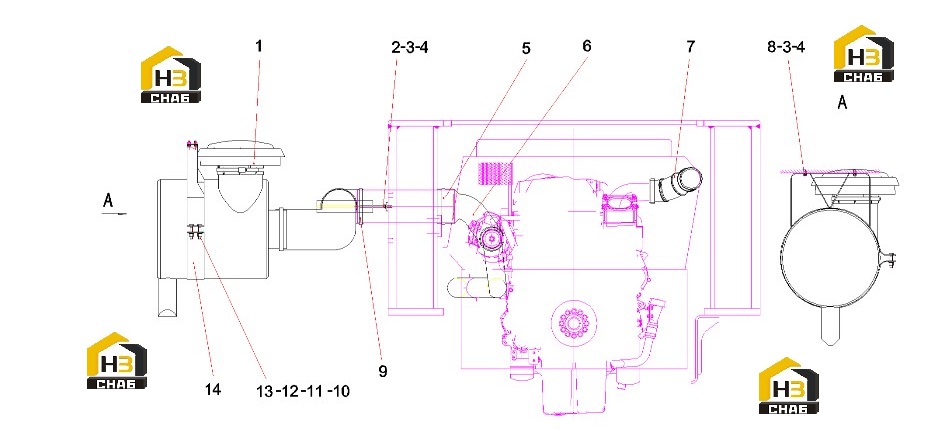

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Filter, air
Каталожный номер:60181998
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210111000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000007
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp, T-type
Каталожный номер:A229900002262
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe, air intake
Каталожный номер:13571464
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe, air outlet
Каталожный номер:13571497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp, T-type
Каталожный номер:A229900006719
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000044
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210401000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210307000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Support, air filter
Каталожный номер:12564193
Комплект:1
Примечание:
