Узел выпускной (часть1) 13572789

Узел выпускной (часть1) 13572789

← Кронштейн впускной трубы 12566017 Узел выпускной (часть2) 13572789 →

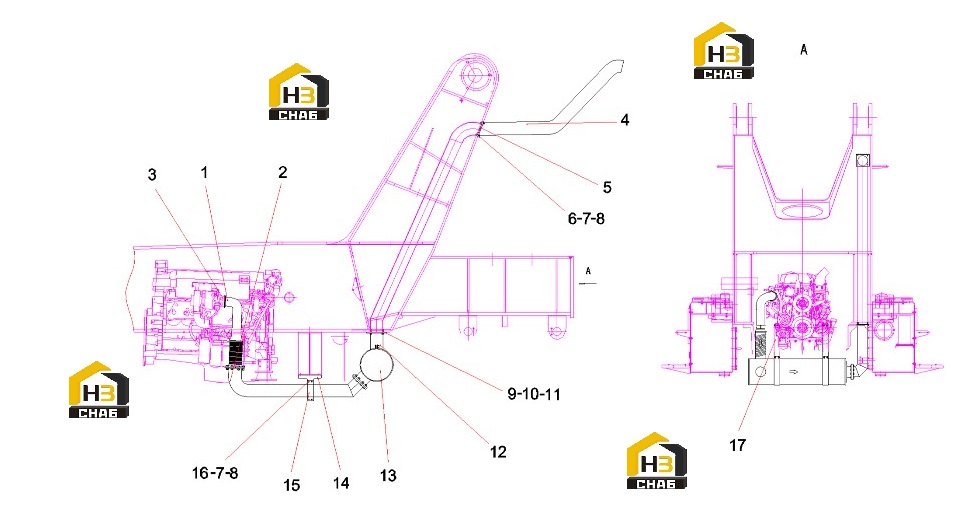

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe, exhaust
Каталожный номер:13571504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe, exhaust
Каталожный номер:13571562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ear, anchor, V-shaped
Каталожный номер:60000076
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe, tail, exhaust
Каталожный номер:13436257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pad, sealing, tail tube
Каталожный номер:A820603000236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pad, sealing
Каталожный номер:A820603000141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210401000002
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000040
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe, exhaust
Каталожный номер:13571664
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Muffler
Каталожный номер:60137876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Support, pipe, exhaust
Каталожный номер:13572749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp, exhaust pipe,
Каталожный номер:A829900001456
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Support, muffler
Каталожный номер:13572889
Комплект:2
Примечание:
