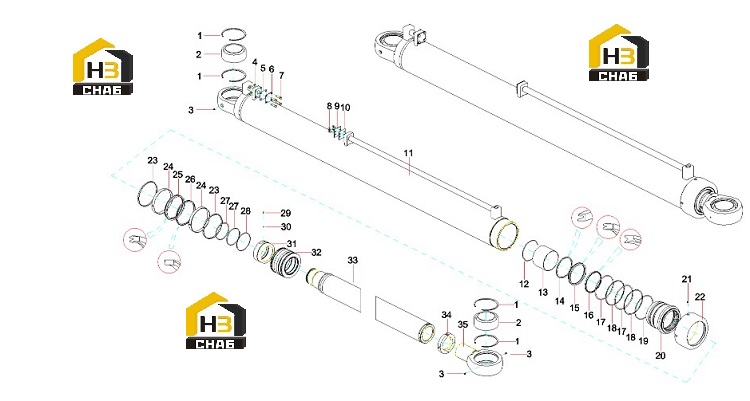

Цилиндр в сборе 13178278

← Узел стрелы (часть2) 13114711 Блок скольжения 12055819 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, retaining

Каталожный номер:A210416000050

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bearing, joint

Каталожный номер:A221500000265

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cushion, protective

Каталожный номер:10198715

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate, protective

Каталожный номер:10198714

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000042

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw M10x16GB70.1

Каталожный номер:A210204000202

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plate, protective

Каталожный номер:10198716

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cushion, protective

Каталожный номер:10198717

Комплект:1

Примечание:

№ на схеме:11

Наименование:Components, cylinder barrel

Каталожный номер:10201638

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:12265862

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing, oilless

Каталожный номер:60208499

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, bamper

Каталожный номер:60198061

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, seal, B3

Каталожный номер:60247456

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, dustproof

Каталожный номер:60208089

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 212x7GB3452.1

Каталожный номер:A210609000028

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:10204974

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 212x5.3GB3452.1

Каталожный номер:A210609000112

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve, guide

Каталожный номер:12956405

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M10x12GB79

Каталожный номер:A880801010085

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:10204971

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, anti-pollution

Каталожный номер:B230101001559

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ring, guide

Каталожный номер:B230101001639

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring, seal, B7

Каталожный номер:60249669

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, seal, OK

Каталожный номер:B230101000021

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring 150x5.3GB3452.1

Каталожный номер:A210609000124

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:A210609000359

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M8x16GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut, lock

Каталожный номер:13178277

Комплект:1

Примечание:

№ на схеме:32

Наименование:Piston

Каталожный номер:13178276

Комплект:1

Примечание:

№ на схеме:33

Наименование:Assembly, piston rod

Каталожный номер:13178280

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut

Каталожный номер:10204970

Комплект:1

Примечание:

№ на схеме:35

Наименование:Ring, ear

Каталожный номер:10201646

Комплект:1

Примечание:
