Цилиндр правый 11250059

← Вал направляющего колеса 13552532 Вал направляющего колеса 13552549 →

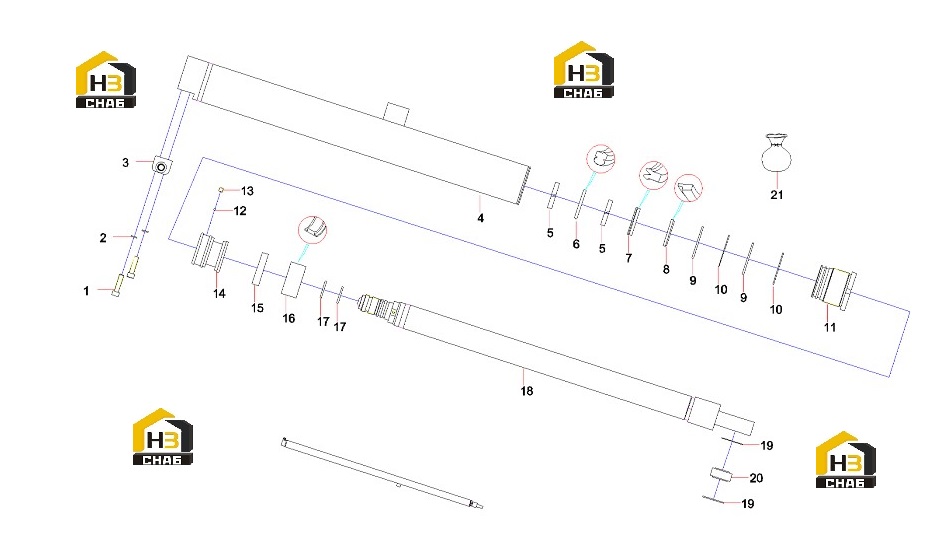

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x40GB70.1

Каталожный номер:A210204000008

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:3

Наименование:Components, seat

Каталожный номер:10710101

Комплект:1

Примечание:

№ на схеме:4

Наименование:Assembly, cylinder barrel

Каталожный номер:11250060

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, Wear

Каталожный номер:B230101001494

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seal

Каталожный номер:B230101001497

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal, MPS

Каталожный номер:B230101002121

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, Dust, PW

Каталожный номер:B230101001682

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 69x3.55GB3452.1

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, Snap

Каталожный номер:10250780

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sleeve, guide

Каталожный номер:10096737

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210206000003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:10096745

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, guide, UP

Каталожный номер:B230101001492

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, seal, MD

Каталожный номер:B230101001573

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:A210609000272

Комплект:2

Примечание:

№ на схеме:18

Наименование:Assembly, piston rod

Каталожный номер:10710088

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, Snap

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bearing, Joint

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:21

Наименование:Package, sealing parts, industrial art

Каталожный номер:11259569

Комплект:1

Примечание:
