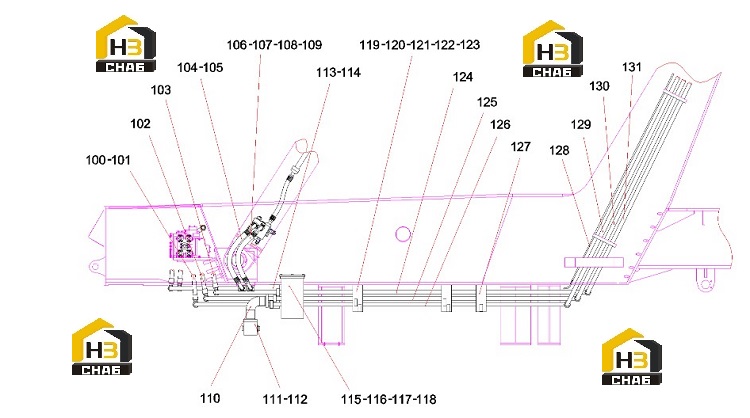

Трубопровод гидравлики (часть3) 12602652

← Трубопровод гидравлики (часть2) 12602652 Клапан многоходовой 10409053 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:100

Наименование:Hose, rubber

Каталожный номер:B230103008475

Комплект:1

Примечание:

№ на схеме:101

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:2

Примечание:

№ на схеме:102

Наименование:Hose, rubber

Каталожный номер:B230103001196

Комплект:1

Примечание:

№ на схеме:103

Наименование:Hose, rubber

Каталожный номер:60044442

Комплект:1

Примечание:

№ на схеме:104

Наименование:Hose, rubber

Каталожный номер:B230103004971

Комплект:2

Примечание:

№ на схеме:105

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:106

Наименование:Hose, rubber

Каталожный номер:B230103007449

Комплект:2

Примечание:

№ на схеме:107

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:4

Примечание:

№ на схеме:108

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:109

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:110

Наименование:Tube, bending, oil return

Каталожный номер:13123175

Комплект:1

Примечание:

№ на схеме:111

Наименование:Group, back pressure valve

Каталожный номер:A810299000203

Комплект:1

Примечание:

№ на схеме:112

Наименование:O-ring 95x3.55GB3452.1

Каталожный номер:A210609000088

Комплект:3

Примечание:

№ на схеме:113

Наименование:Support, telescopic steel pipe

Каталожный номер:10422781

Комплект:1

Примечание:

№ на схеме:114

Наименование:Body, pipe clamp

Каталожный номер:60165343

Комплект:6

Примечание:

№ на схеме:115

Наименование:Element GP, filter, return oil

Каталожный номер:60193266

Комплект:1

Примечание:

№ на схеме:116

Наименование:Screw M8x40GB70.1

Каталожный номер:A210204000148

Комплект:4

Примечание:

№ на схеме:117

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:118

Наименование:Fitting, Adapter

Каталожный номер:B210780000698

Комплект:1

Примечание:

№ на схеме:119

Наименование:Support, radiator pipe

Каталожный номер:13558909

Комплект:2

Примечание:

№ на схеме:120

Наименование:Body, pipe clamp

Каталожный номер:60165344

Комплект:5

Примечание:

№ на схеме:121

Наименование:Bolt M16x25GB5783

Каталожный номер:A210111000226

Комплект:4

Примечание:

№ на схеме:122

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:123

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:124

Наименование:Pipe, steel

Каталожный номер:A810312019048

Комплект:1

Примечание:

№ на схеме:125

Наименование:Pipe, steel

Каталожный номер:A810312019049

Комплект:1

Примечание:

№ на схеме:126

Наименование:Pipe, steel

Каталожный номер:A810312019050

Комплект:1

Примечание:

№ на схеме:127

Наименование:Support, extension pipe

Каталожный номер:13581333

Комплект:1

Примечание:

№ на схеме:128

Наименование:Pipe, steel

Каталожный номер:A810399000564

Комплект:1

Примечание:

№ на схеме:129

Наименование:Pipe, steel

Каталожный номер:A810399000563

Комплект:1

Примечание:

№ на схеме:130

Наименование:Pipe, steel

Каталожный номер:A810399000562

Комплект:1

Примечание:

№ на схеме:131

Наименование:Pipe, steel

Каталожный номер:A810399000561

Комплект:1

Примечание:
