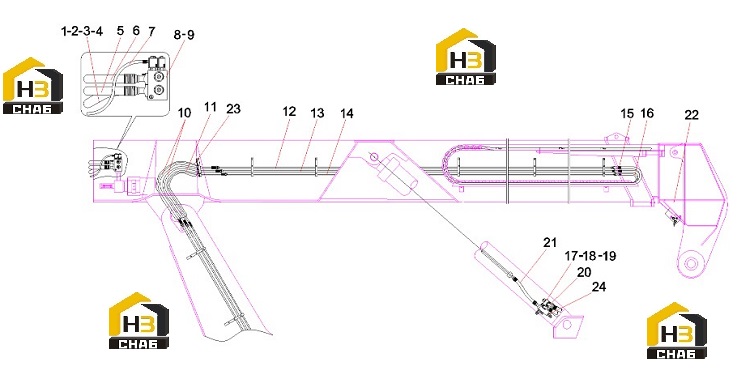

Схема расположения стрелы 11155390

← Фильтр возврата масла 60193266 Комплект телескопических клапанов 13288352 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103004966

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000354

Комплект:28

Примечание:

№ на схеме:3

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:14

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:7

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103004967

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103004968

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103007338

Комплект:1

Примечание:

№ на схеме:8

Наименование:Group, valve, telescopic

Каталожный номер:13288352

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103005881

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000342

Комплект:1

Примечание:

№ на схеме:12

Наименование:Assembly, steel pipe

Каталожный номер:A810312990137

Комплект:1

Примечание:

№ на схеме:13

Наименование:Assembly, steel pipe

Каталожный номер:A810312019055

Комплект:1

Примечание:

№ на схеме:14

Наименование:Assembly, steel pipe

Каталожный номер:A810312019056

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103004767

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:60112028

Комплект:1

Примечание:

№ на схеме:17

Наименование:Block, valve, pitching, right

Каталожный номер:13290418

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M12x55GB70.1 12.9

Каталожный номер:A210204000255

Комплект:8

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60247914

Комплект:2

Примечание:

№ на схеме:20

Наименование:Group, valve, pitching, left

Каталожный номер:13290413

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:60016784

Комплект:2

Примечание:

№ на схеме:22

Наименование:System, hydraulic, antiswing

Каталожный номер:A810201060300

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sleeve, protective, rubber hose

Каталожный номер:12344078

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:
