Система рулевого управления 10450139

Система рулевого управления 10450139

← Элемент фильтрующий 60072294 Узел усилителя потока a810201062404 →

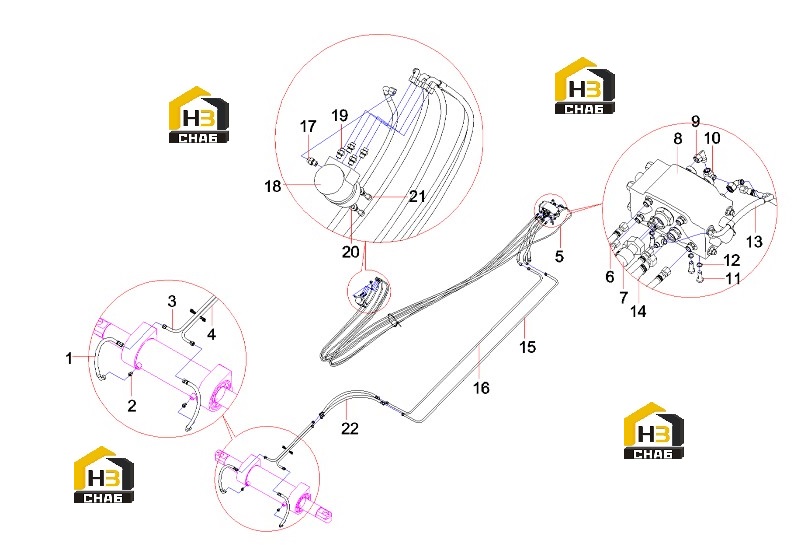

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose, rubber
Каталожный номер:B230103000960
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:B210780000049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe, steel
Каталожный номер:A810299000235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe, steel
Каталожный номер:A810299000236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose, rubber
Каталожный номер:B230103004981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103005878
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103000857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Assembly, flow amplifier
Каталожный номер:A810201062404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:B210780000636
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210401000001
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose, rubber
Каталожный номер:B230103004781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose, rubber
Каталожный номер:B230103002478
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe, steel
Каталожный номер:12070771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe, steel
Каталожный номер:12070796
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector
Каталожный номер:B210780000733
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Gear, steering, dynamic
Каталожный номер:60167505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Fitting, Adapter
Каталожный номер:B210780000179
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Screw
Каталожный номер:A210204000181
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose, rubber
Каталожный номер:B230103002476
Комплект:1
Примечание:
