Система радиатора (часть1) 13572118

Система радиатора (часть1) 13572118

← Шланг топливный 12447083 Система радиатора (часть2) 13572118 →

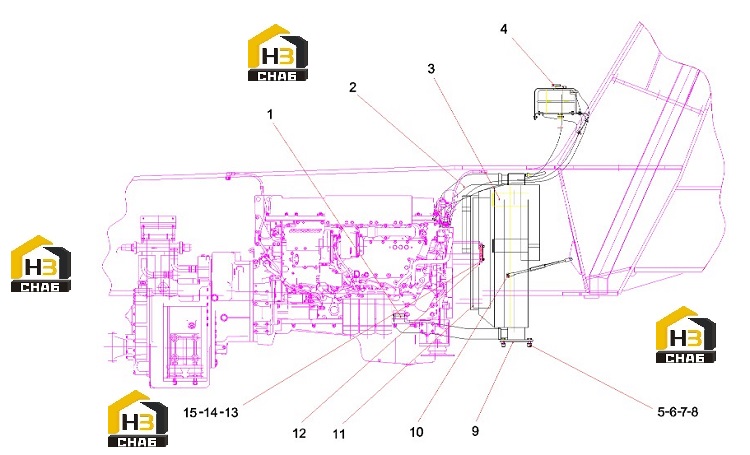

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe, water inlet, engine
Каталожный номер:13572218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe, water outlet, engine
Каталожный номер:13572144
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Radiator
Каталожный номер:60000075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Assembly, expansion water tank
Каталожный номер:11597891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000283
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210307000040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pad, damping, water tank
Каталожный номер:10348513
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fan
Каталожный номер:B229900003113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Disc, transition, fan
Каталожный номер:12067121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210405000007
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210401000017
Комплект:6
Примечание:
