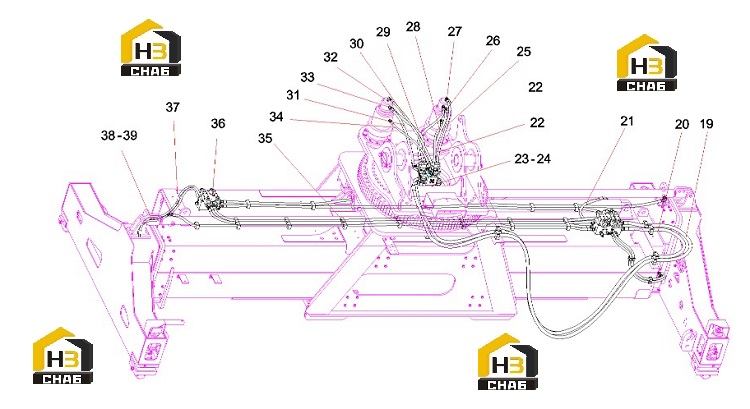

Система гидравлическая (часть2) 2616119

← Система гидравлическая (часть1) 2616119 Группа поворотных клапанов 12920933 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103004299

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103007871

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103005377

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103003376

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:B210780000049

Комплект:2

Примечание:

№ на схеме:24

Наименование:Joint, slewing

Каталожный номер:A229900005468

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103000354

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103005377

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:B230103004913

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose, rubber

Каталожный номер:A832513075000

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:B230103003376

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:B230103004807

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector

Каталожный номер:B210780000733

Комплект:4

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:B210780000043

Комплект:4

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:B230103003877

Комплект:1

Примечание:

№ на схеме:35

Наименование:Body, pipe clamp

Каталожный номер:60014675

Комплект:8

Примечание:

№ на схеме:36

Наименование:Group, telescopic twistlock valve

Каталожный номер:12618950

Комплект:1

Примечание:

№ на схеме:37

Наименование:Diagram, schematic, hydraulic system

Каталожный номер:12627017

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:60167156

Комплект:14

Примечание:

№ на схеме:39

Наименование:Fuse

Каталожный номер:60167157

Комплект:14

Примечание:
