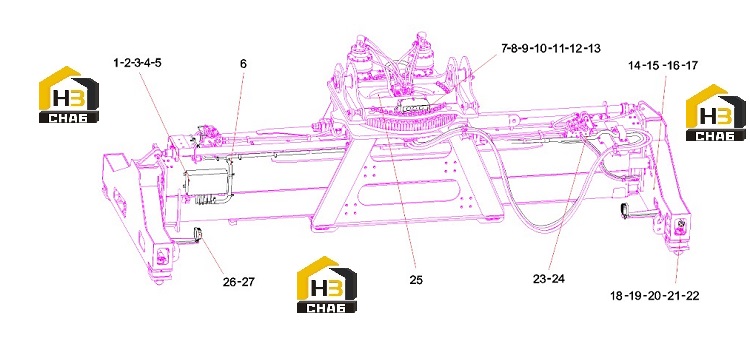

Система электрическая спредера 12602851

← Группа телескопических поворотно-запорных клапанов 12618950 Блок управления a810201052736 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, control box, spreader

Каталожный номер:A810201052736

Комплект:1

Примечание:

№ на схеме:2

Наименование:Stud, bamper

Каталожный номер:A810421000802

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Harness, spreader

Каталожный номер:13673768

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lamp, indicator, LED, green

Каталожный номер:60024057

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lamp, indicator, LED, red

Каталожный номер:60024055

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lamp, indicator, LED, yellow

Каталожный номер:60024056

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210210000015

Комплект:9

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000004

Комплект:9

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000013

Комплект:9

Примечание:

№ на схеме:13

Наименование:Nut M4GB6170

Каталожный номер:A210307000014

Комплект:9

Примечание:

№ на схеме:14

Наименование:Plate, fixed

Каталожный номер:60207958

Комплект:12

Примечание:

№ на схеме:15

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:36

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000016

Комплект:36

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000006

Комплект:26

Примечание:

№ на схеме:18

Наименование:Switch, proximity

Каталожный номер:12916538

Комплект:12

Примечание:

№ на схеме:19

Наименование:Body, pipe clamp

Каталожный номер:60165339

Комплект:14

Примечание:

№ на схеме:20

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:28

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:60111064

Комплект:28

Примечание:

№ на схеме:22

Наименование:Joint, cable, nylon

Каталожный номер:A249900000970

Комплект:12

Примечание:

№ на схеме:23

Наименование:Clip, wire

Каталожный номер:A230200000176

Комплект:20

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:A230200000175

Комплект:10

Примечание:

№ на схеме:25

Наименование:Cover plate, plug, 24-core

Каталожный номер:A241200001060

Комплект:1

Примечание:

№ на схеме:26

Наименование:Lamp, working, LED

Каталожный номер:12895513

Комплект:2

Примечание:

№ на схеме:27

Наименование:Stud, bamper

Каталожный номер:12255758

Комплект:2

Примечание:
