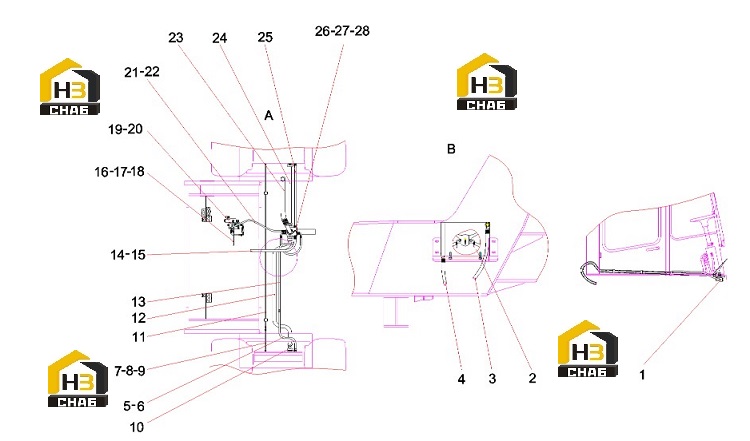

Радиатор тормозной системы (часть1) 10397319

← Группа клапанных блоков 13336502 Радиатор тормозной системы (часть2) 10397319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Diagram, assemblying, components, brake valve

Каталожный номер:12874447

Комплект:1

Примечание:

№ на схеме:2

Наименование:Assembly, radiator device

Каталожный номер:10397015

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:60013088

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103007389

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, steel

Каталожный номер:A810299000244

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting, Adapter

Каталожный номер:B210780000712

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pipe, steel

Каталожный номер:A810399000553

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, Adapter

Каталожный номер:B210780000054

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe, steel

Каталожный номер:A810312990132

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:60171227

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe, steel

Каталожный номер:A810299000245

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:60187660

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103000466

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fitting, Adapter

Каталожный номер:B210780001048

Комплект:1

Примечание:

№ на схеме:19

Наименование:Group, brake control valve

Каталожный номер:13805017

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103000092

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103006977

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103005281

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103008138

Комплект:1

Примечание:

№ на схеме:26

Наименование:Assembly, oil collecting block

Каталожный номер:10875728

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plate, mounting

Каталожный номер:A820101320053

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:2

Примечание:
