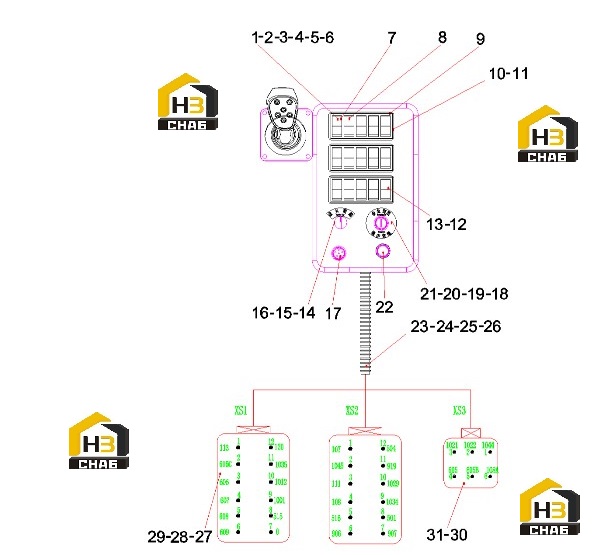

Панель управления правая 12907741

← Ручка управления 12907177 Панель управления передняя в сборе 13487572 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:8-cable socket protective sleeve (rocker switch)

Каталожный номер:A249900000519

Комплект:10

Примечание:

№ на схеме:2

Наименование:Card, symbol

Каталожный номер:B241800000043

Комплект:1

Примечание:

№ на схеме:3

Наименование:Card, symbol

Каталожный номер:B241800000009

Комплект:7

Примечание:

№ на схеме:4

Наименование:Card, symbol

Каталожный номер:B241800000023

Комплект:1

Примечание:

№ на схеме:5

Наименование:Receptacle

Каталожный номер:A241000000040

Комплект:20

Примечание:

№ на схеме:6

Наименование:Card, symbol

Каталожный номер:B241800000046

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch, rocker

Каталожный номер:B241200000612

Комплект:1

Примечание:

№ на схеме:8

Наименование:Switch, rocker

Каталожный номер:A241200000539

Комплект:3

Примечание:

№ на схеме:9

Наименование:Switch, rocker

Каталожный номер:60063150

Комплект:5

Примечание:

№ на схеме:10

Наименование:Frame, single, side

Каталожный номер:A249900000513

Комплект:6

Примечание:

№ на схеме:11

Наименование:Frame, single, siddle

Каталожный номер:A249900000514

Комплект:9

Примечание:

№ на схеме:12

Наименование:Plate, cover

Каталожный номер:A249900000518

Комплект:6

Примечание:

№ на схеме:13

Наименование:Card, symbol

Каталожный номер:B241800000001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Switch, ignition

Каталожный номер:B241200000030

Комплект:1

Примечание:

№ на схеме:15

Наименование:Socket

Каталожный номер:A241000000105

Комплект:2

Примечание:

№ на схеме:16

Наименование:Terminal

Каталожный номер:A242000000007

Комплект:56

Примечание:

№ на схеме:17

Наименование:Buzzer, flash

Каталожный номер:B240500000009

Комплект:1

Примечание:

№ на схеме:18

Наименование:Knob

Каталожный номер:60269946

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pedestal

Каталожный номер:60271427

Комплект:2

Примечание:

№ на схеме:20

Наименование:Block, contact, normally-closed

Каталожный номер:60263159

Комплект:3

Примечание:

№ на схеме:21

Наименование:Block, contact, normally-opened

Каталожный номер:60263158

Комплект:3

Примечание:

№ на схеме:22

Наименование:Button

Каталожный номер:60269944

Комплект:1

Примечание:

№ на схеме:23

Наименование:Wire

Каталожный номер:A241900000055

Комплект:40

Примечание:

№ на схеме:24

Наименование:Hose, nylon

Каталожный номер:A239900000563

Комплект:2

Примечание:

№ на схеме:25

Наименование:Tube, heat-shrinking

Каталожный номер:A241400000018

Комплект:6

Примечание:

№ на схеме:26

Наименование:Tube, heat-shrinking

Каталожный номер:A241400000180

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:B249900000288

Комплект:30

Примечание:

№ на схеме:28

Наименование:L ock, 12-position Receptacle

Каталожный номер:23005309

Комплект:2

Примечание:

№ на схеме:29

Наименование:Receptacle, 12-position

Каталожный номер:B241200000583

Комплект:2

Примечание:

№ на схеме:30

Наименование:Receptacle, 6-position

Каталожный номер:B241200000606

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lock, 6-position Receptacle

Каталожный номер:A249900001140

Комплект:1

Примечание:
