Ось рулевого управления (часть4) 13046615

← Ось рулевого управления (часть3) 13046615 Диск колесный a229900002057 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

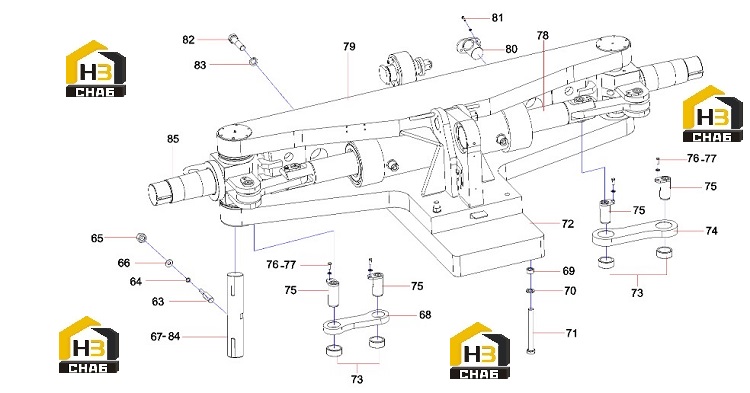

№ на схеме:63

Наименование:Pin, oblique

Каталожный номер:10506526

Комплект:2

Примечание:

№ на схеме:64

Наименование:Washer, pin, oblique

Каталожный номер:A820102010535

Комплект:2

Примечание:

№ на схеме:65

Наименование:Nut

Каталожный номер:A210307000028

Комплект:2

Примечание:

№ на схеме:66

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:67

Наименование:Shaft, pin, steering

Каталожный номер:10892015

Комплект:2

Примечание:

№ на схеме:68

Наименование:Rod, connecting, left

Каталожный номер:10612860

Комплект:1

Примечание:

№ на схеме:69

Наименование:Nut

Каталожный номер:A210307000030

Комплект:8

Примечание:

№ на схеме:70

Наименование:Washer

Каталожный номер:A210405000009

Комплект:4

Примечание:

№ на схеме:71

Наименование:Bolt

Каталожный номер:A210110000109

Комплект:4

Примечание:

№ на схеме:72

Наименование:Block, counterweight, rear axle

Каталожный номер:13046583

Комплект:1

Примечание:

№ на схеме:73

Наименование:Bearing, joint

Каталожный номер:A210612000011

Комплект:4

Примечание:

№ на схеме:74

Наименование:Rod, connecting, right

Каталожный номер:10611642

Комплект:1

Примечание:

№ на схеме:75

Наименование:Assembly, pin shaft, connecting rod

Каталожный номер:13897560

Комплект:4

Примечание:

№ на схеме:76

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:77

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:78

Наименование:Cylinder, steering

Каталожный номер:10421960

Комплект:1

Примечание:

№ на схеме:79

Наименование:Beam, steering axle

Каталожный номер:10421350

Комплект:1

Примечание:

№ на схеме:80

Наименование:Assembly, locating pin, oil cylinder

Каталожный номер:13897563

Комплект:1

Примечание:

№ на схеме:81

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:1

Примечание:

№ на схеме:82

Наименование:Bolt

Каталожный номер:A210113000274

Комплект:8

Примечание:

№ на схеме:83

Наименование:Washer

Каталожный номер:A210401000011

Комплект:8

Примечание:

№ на схеме:84

Наименование:Pin

Каталожный номер:A210503000024

Комплект:8

Примечание:

№ на схеме:85

Наименование:Knuckle, steering

Каталожный номер:10614439

Комплект:2

Примечание:
