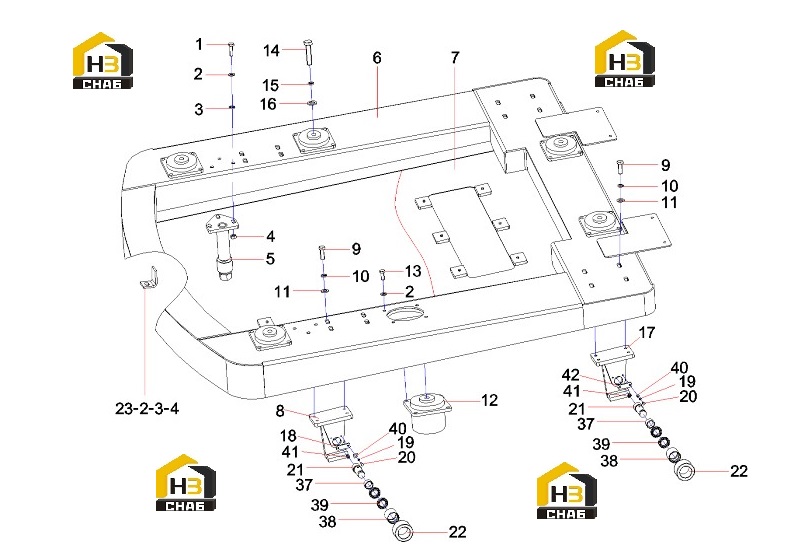

Механизм перемещения кабины (часть1) 10679877

← Бак топливный (часть3) 10945119 Механизм перемещения кабины (часть2) 10679877 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000011

Комплект:36

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:5

Наименование:Component, guide wheel

Каталожный номер:13552532

Комплект:2

Примечание:

№ на схеме:6

Наименование:Board

Каталожный номер:13462144

Комплект:1

Примечание:

№ на схеме:7

Наименование:Assembly, sound insulation plate

Каталожный номер:10940028

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seat, mounting, wheel, front

Каталожный номер:13624138

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:32

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000002

Комплект:40

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000001

Комплект:40

Примечание:

№ на схеме:12

Наименование:Absorber, shock

Каталожный номер:60100351

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:24

Примечание:

№ на схеме:14

Наименование:Bolt M16x70GB5783 10.9

Каталожный номер:A210111000291

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:17

Наименование:Seat, mounting, wheel, rear

Каталожный номер:13624135

Комплект:2

Примечание:

№ на схеме:18

Наименование:Baffle, shaft end

Каталожный номер:A820101314487

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:21

Наименование:Shaft

Каталожный номер:13295507

Комплект:4

Примечание:

№ на схеме:22

Наименование:Roller

Каталожный номер:13294871

Комплект:4

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:21021297

Комплект:12

Примечание:

№ на схеме:37

Наименование:Thimble

Каталожный номер:13295491

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bushing

Каталожный номер:12830208

Комплект:4

Примечание:

№ на схеме:39

Наименование:Bearing, rolling

Каталожный номер:60197234

Комплект:8

Примечание:

№ на схеме:40

Наименование:Board

Каталожный номер:13416055

Комплект:2

Примечание:

№ на схеме:41

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:42

Наименование:Board

Каталожный номер:13544363

Комплект:2

Примечание:
