Клапан тормозной b220401001141

Клапан тормозной b220401001141

← Клапан тормозной 12874447 Вал гибкий вентилятора 10397015 →

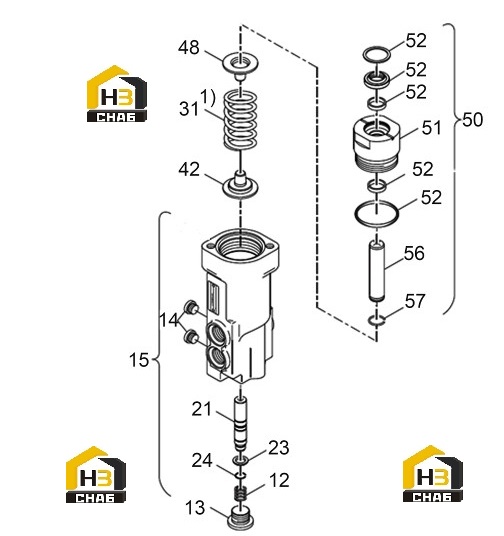

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:12
Наименование:Spring, compressed
Каталожный номер:60136697
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plug
Каталожный номер:60136624
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plug
Каталожный номер:60136623
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Body, shell
Каталожный номер:60136649
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Core, valve
Каталожный номер:60136551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Ring
Каталожный номер:60136515
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Ring, retaining, elastic
Каталожный номер:60136603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Spring, compressed
Каталожный номер:60136701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Seat, spring
Каталожный номер:60136601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Seat, spring
Каталожный номер:60136602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Controller
Каталожный номер:60136745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Sleeve, sliding
Каталожный номер:60136639
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Sleeve, seal
Каталожный номер:60136522
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Pin
Каталожный номер:60136691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Ring, retaining, elastic
Каталожный номер:60136604
Комплект:1
Примечание:
