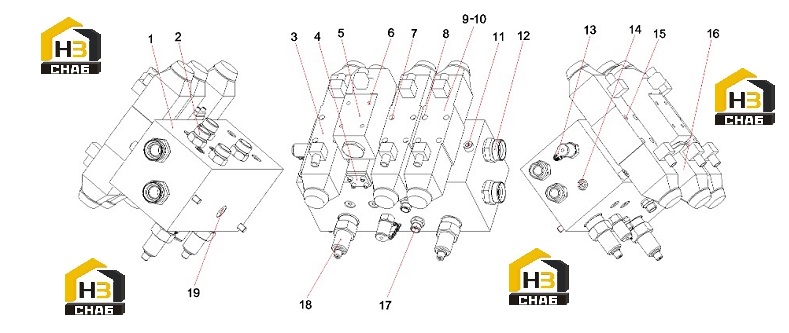

Клапан бокового переключения 12618980

← Группа поворотных клапанов 12920933 Соленоид направляющего клапана 60155035 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, telescopic side-shifting valve

Каталожный номер:12618969

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter

Каталожный номер:B210780000040

Комплект:6

Примечание:

№ на схеме:3

Наименование:Valve, reversal, electromagnetic

Каталожный номер:B220400000323

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve, throttle, one-way, double

Каталожный номер:A220401000153

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve, reversal, electromagnetic

Каталожный номер:60155035

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M5x60GB70.1

Каталожный номер:A210204000125

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M5x30GB70.1 10.9

Каталожный номер:A210204000168

Комплект:12

Примечание:

№ на схеме:8

Наименование:Screw M5x70(GB70.1)

Каталожный номер:A210204000127

Комплект:4

Примечание:

№ на схеме:9

Наименование:Valve, check, overlying

Каталожный номер:A220401000010

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve, reversal, electromagnetic

Каталожный номер:60059724

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:12

Наименование:Fitting, Adapter

Каталожный номер:B210780000712

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pressure Tap

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:B210399000003

Комплект:10

Примечание:

№ на схеме:15

Наименование:Cover, waterproof

Каталожный номер:A820601020466

Комплект:16

Примечание:

№ на схеме:16

Наименование:Valve, reversal, electromagnetic

Каталожный номер:B220402000363

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:B210780000176

Комплект:2

Примечание:

№ на схеме:18

Наименование:Valve, overflow

Каталожный номер:B220401000105

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:B210780000201

Комплект:1

Примечание:
